J-SAF-GST9213（EX）防爆型消火栓按鈕

文章來源：m.yyssss.com作者：海灣消防公司人氣：1818日期：2019-05-03 03:19:24

一、J-SAF-GST9213A(Ex)消火栓按鈕概述：

　　J-SAF-GST9213A(Ex)消火栓按鈕(以下簡稱按鈕)安裝在公共場所，當人工確認發生火災后，按下此按鈕，即可向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯示出與按鈕相連的編址接口模塊的編號，并發出報警聲響。本按鈕防爆類型為本質安全型，符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關規定，并取得了國家防爆產品檢驗機關頒發的產品防爆合格證書，主要應用于石油及化工等易燃、易爆場所。按鈕為非編碼型，使用時需與GST-LD-8331編址接口模塊連接，與終端電阻配合使用，可以直接接入各類火災報警控制器。

二、J-SAF-GST9213A(Ex)消火栓按鈕特點：

　　采用拔插式結構設計，安裝調試簡單方便；先安裝底殼，線路調試完成后再裝主體進行開通調試；按鈕上的按片在按下后可用專用鑰匙復位；

三、J-SAF-GST9213A(Ex)消火栓按鈕技術特性：　

工作電壓	DC12V～DC28V
監視電流	0mA
報警電流	≤30mA
安全柵輸出參數	U0=28V，I0=93mA
防爆標志	ExibⅡCT6Gb
啟動燈	紅色，按鈕按下時此燈點亮
回答燈	綠色，消防水泵運行時此燈點亮
使用環境	溫度：0℃～+55℃；相對濕度≤95%，不結露；大氣壓力:86kPa～106kPa
外殼防護等級	IP43
外形尺寸	95.4mm×98.4mm×52.5mm(帶底殼)

四、J-SAF-GST9213A(Ex)消火栓按鈕結構特征與工作原理：

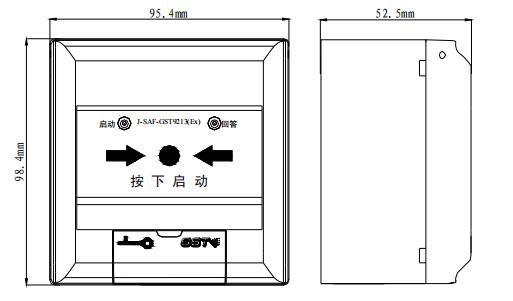

　　1.按鈕的外形示意圖如圖1所示。

J-SAF-GST9213A(Ex)消火栓按鈕

　　2.工作原理

　　本消火栓按鈕采用電流檢測方式，可多只串聯使用，在末端接4.7kΩ終端電阻，當按鈕按下時，電流增大，GST-LD-8331編址接口模塊檢測后，將發出報警信號并啟動現場設備，現場設備啟動后，使輸入電源極性反轉，點亮回答指示燈。
