GST-LD-N8402(Ex)電源隔離式安全柵
文章來源：m.yyssss.com作者：海灣消防公司人氣：1772日期：2019-05-04 06:07:46
一、海灣GST-LD-N8402(Ex)電源隔離式安全柵產品概述
GST-LD-N8402(Ex)電源隔離式安全柵(以下簡稱安全柵)采用隔離式安全柵設計方案，為本安系統中本安側設備提供DC24V。安全柵應安裝在安全區域。
二、海灣GST-LD-N8402(Ex)電源隔離式安全柵產品特點
安全柵采用隔離式設計，不需要接地。
三、海灣GST-LD-N8402(Ex)電源隔離式安全柵技術參數
| 型號 | GST-LD-N8402(Ex) |
| 工作電壓 |
DC24V；允許范圍：DC20V～DC28V |
| 工作電流 |
＜150mA |
| 設備容量 | 最多可配接2只GST-HX-MN100C(Ex)火災聲光警報器 |
| 本安參數 | Um：250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH |
| 使用環境 |
溫度： -10℃～+55℃ 相對濕度≤95%，不凝露 |
| 安全柵殼體材料 | PA66 |
| 安全柵重量 | 約0.43kg |
| 安全柵防護等級 | IP30 |
| 安全柵安裝孔距 | 140mm |
| 安全柵外形尺寸 | 150mm×97mm×36mm |
四、海灣GST-LD-N8402(Ex)電源隔離式安全柵結構特征與工作原理

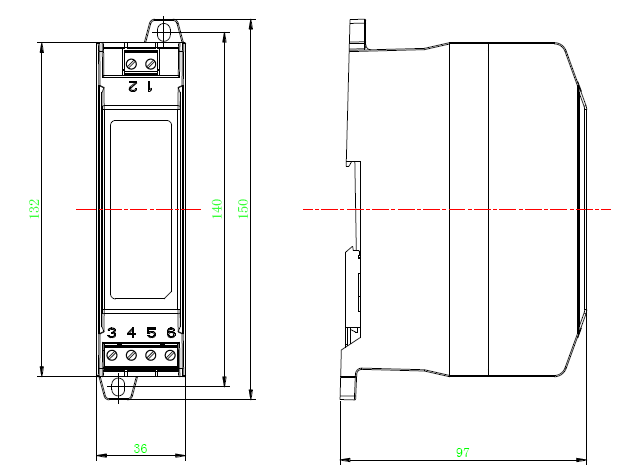

1.安全柵的外形示意圖如圖所示。
外形示意圖
2.工作原理
安全柵通過隔離和限能2種方式確保本安側的安全。用變壓器隔離，本安側輸出端口用穩壓二極管限壓、電阻限流。
五、海灣GST-LD-N8402(Ex)電源隔離式安全柵安裝與接線

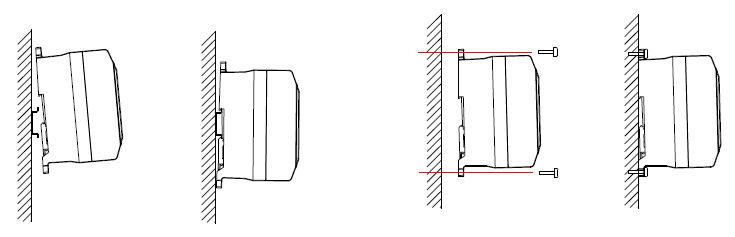

安全柵可以直接安裝于寬度為35mm的標準DIN導軌，如圖2-1所示。在不具備導軌安裝條件時，
可以通過上下兩個安裝孔，使用M4螺釘或ST4.2自攻螺釘（可選配塑料膨脹管）進行安裝，如圖2-2所示。
左圖導軌安裝示意圖 右圖普通安裝示意圖
1.接線
安全柵端口通過插拔式端子（包括端子頭和端子座）同其他設備連接，將電纜線安裝在端子頭上后，端子頭正確插在端子座上確定穩固連接即可。
2.端子說明
接線端子如下圖所示。
接線端子
D1、D2：DC24V，無極性
O+、O-：本安電源輸出
注意：安全柵應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。
3.布線要求
電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。安全柵至本安編碼設備應選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
