一、海灣JTW-ZOF-GST9712點型感溫火災探測器概述

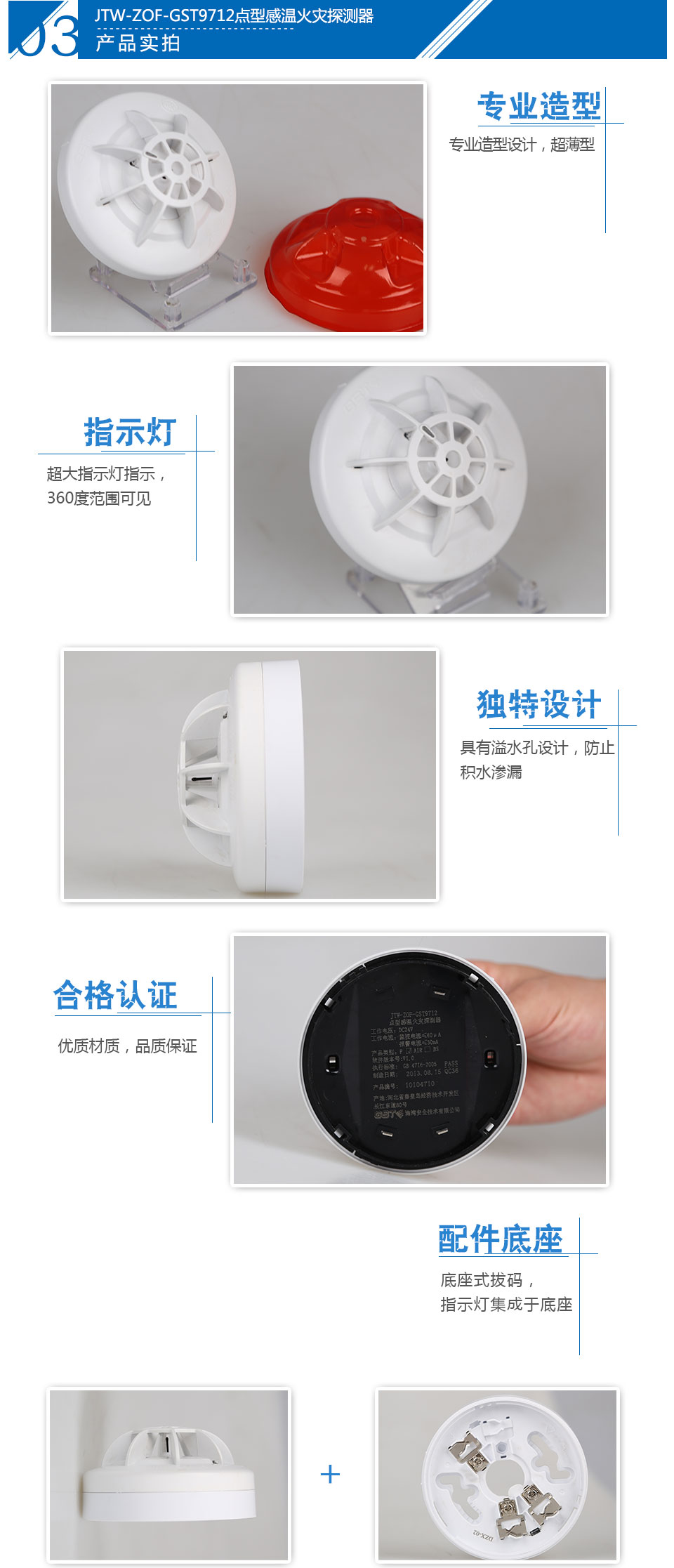

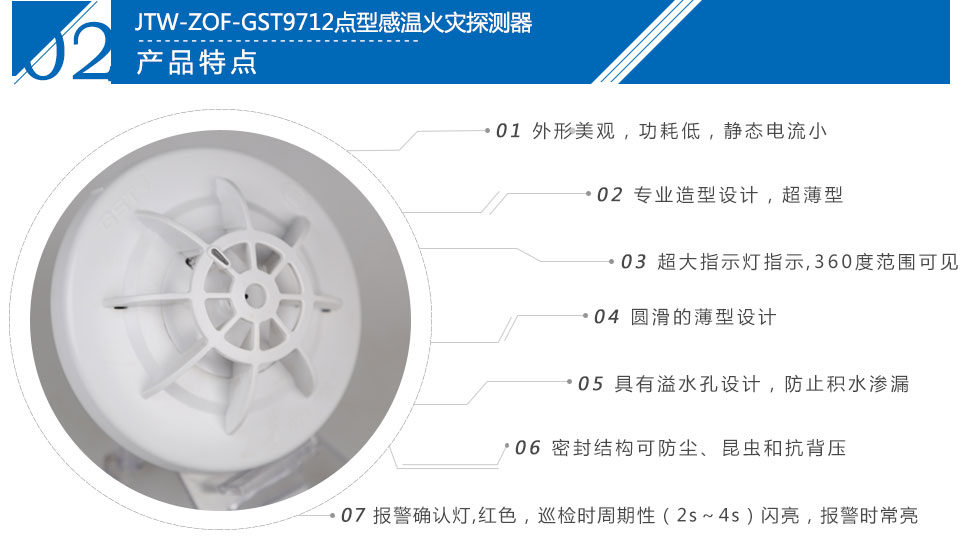

　　JTW-ZOF-GST9712點型感溫火災探測器在保留JTWB-ZCD-G1(A)型點型感溫火災探測器功能的基礎上，具有以下特點。

　?。?）專業造型設計，超薄型；

　?。?）超大指示燈指示，360度范圍可見；

　?。?）具有溢水孔設計，防止積水滲漏。

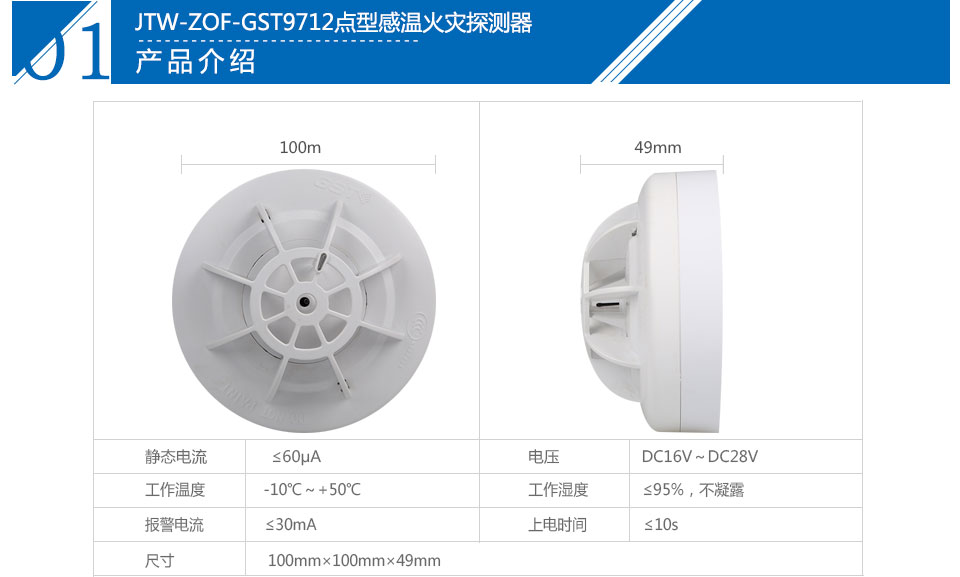

二、JTW-ZOF-GST9712點型感溫火災探測器技術特性

　　1.探測器類別：A1R

　　2.工作電壓：DC16V～DC28V

　　3.靜態電流≤60μA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)

　　4.報警電流≤30mA（注：報警時電流的大小取決于控制器的限流情況，不允許直接用DC24V供電，否則探測器會因無限流電阻而燒壞。）

　　5.最大波紋電壓：4V(峰峰值)報警復位：瞬間斷電(5sMin，DC2.5VMax)

　　6.上電時間≤10s

　　7.報警確認燈：紅色，巡檢時周期性（2s～4s）閃亮，報警時常亮

　　8.使用環境：

　　溫度：-10℃～+50℃

　　相對濕度≤95%，不凝露

　　9.外形尺寸：直徑：100mm高：49mm（帶底座）

　　10.重量：約120g

　　11.安裝孔距：45mm～75mm

三、JTW-ZOF-GST9712點型感溫火災探測器工作原理

　　探測器采用熱敏電阻作為傳感器，傳感器輸出信號經放大電路進行變換后輸入到單片機，單片機利用智能算法進行信號處理。

　　探測器采用電流輸出方式，當單片機檢測到火警信號后，點亮火警指示燈，同時回路電流增大，與探測器配接的編址接口模塊檢測后，向火災報警控制器發出報警信號。

四、JTW-ZOF-GST9712點型感溫火災探測器保護面積

　　當空間高度不超過8m時，保護面積為30m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。

五、JTW-ZOF-GST9712點型感溫火災探測器結構特征、安裝與布線

　　外形結構與JTW-ZOM-GST9612型點型感溫火災探測器相同。

　　安裝及布線方式與JTY-GF-GST9711型點型光電感煙火災探測器相同。

　　探測器與GST-LD-8319輸入模塊配合應用，系統構成及接線參照GST-LD-8319輸入模塊。
