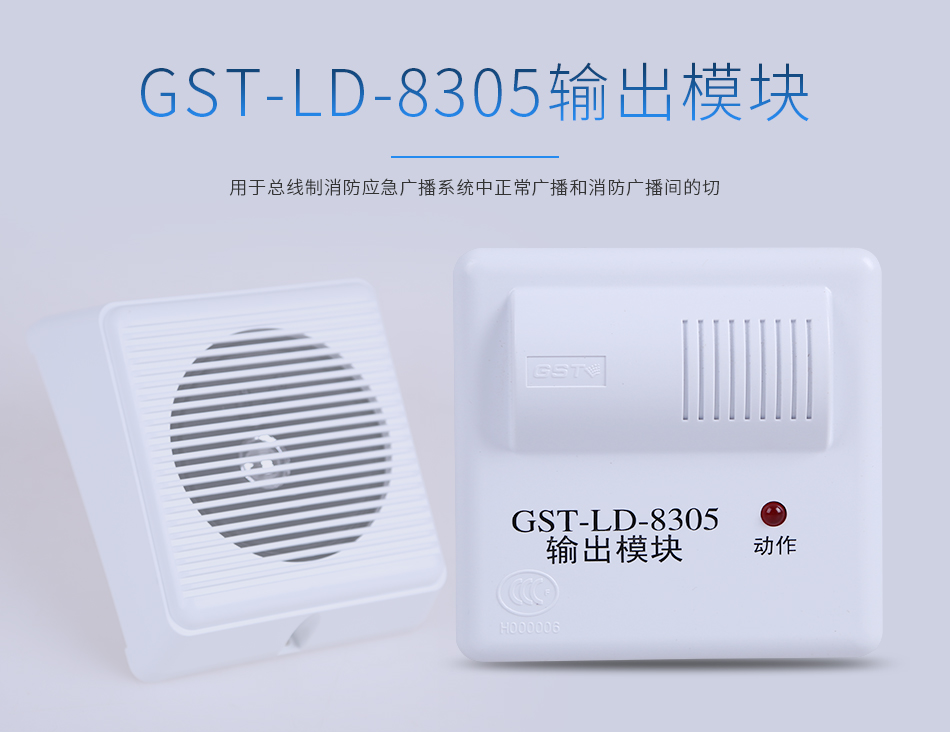

GST-LD-8305型輸出模塊
文章來源：m.yyssss.com作者：海灣消防公司人氣：1739日期：2019-05-03 12:33:48
一、海灣GST-LD-8305輸出模塊概述
GST-LD-8305輸出模塊(以下簡稱模塊)，用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。
二、海灣GST-LD-8305輸出模塊特點
模塊與消防廣播主機間線路或模塊與音箱間線路發生短路、斷路，模塊向控制器發送故障信號；
地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
三、海灣GST-LD-8305輸出模塊技術特性
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V 電源總線電壓：DC24V 允許范圍：DC20V～DC28V |
| 工作電流 |
總線監視電流≤1m A總線啟動電流≤3mA 電源監視電流≤2mA 電源啟動電流≤30mA |
| 輸出容量 | 每只模塊最多可帶負載60個海灣音箱，如有背景音樂應控制在50個音箱內 |
| 動作指示燈 | 紅色（巡檢時閃亮，動作時常亮） |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 | 與控制器的信號二總線和電源二總線連接；可接入二根正常廣播線、二根消防廣播線及兩根音響線 |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露 |

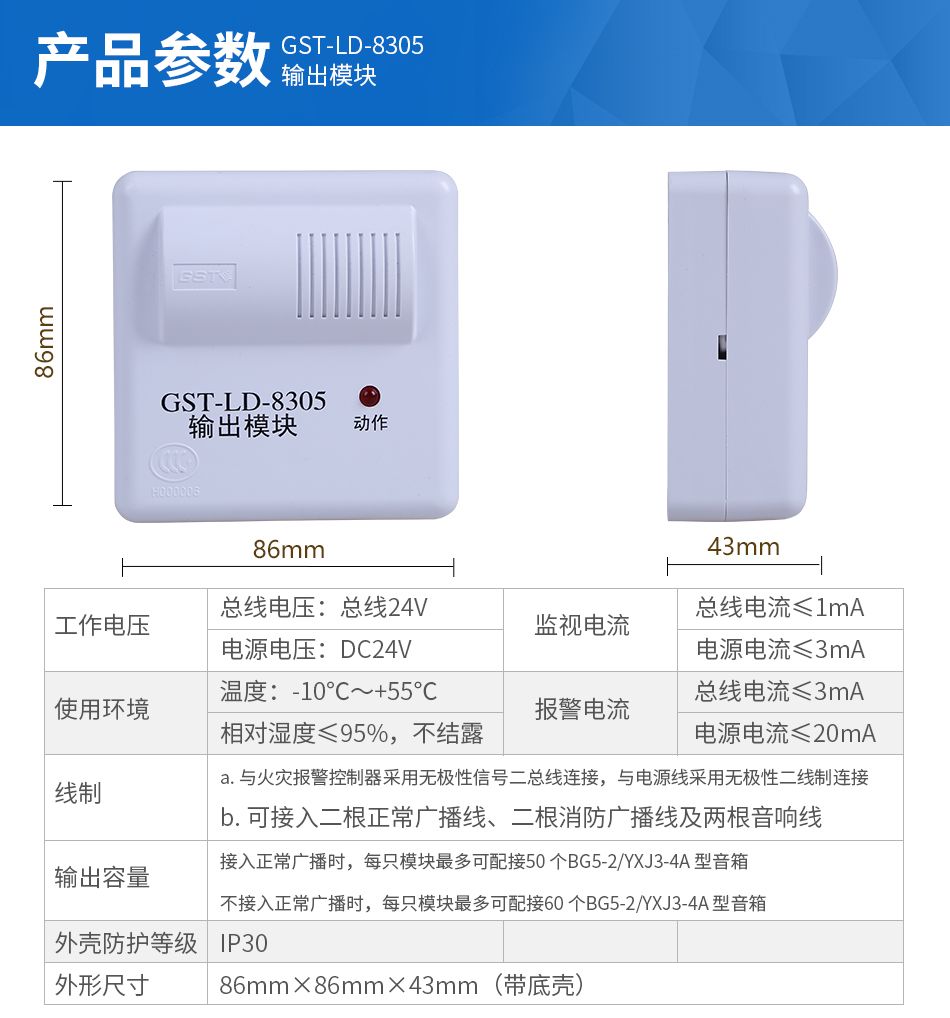

| 外形尺寸 | 86mm×86mm×43mm(帶底殼) |
| 殼體材料和顏色 | ABS，瓷白 |
| 重量 | 約206g(帶底殼) |
| 安裝孔距 | 60mm |
四、海灣GST-LD-8305輸出模塊應用方法

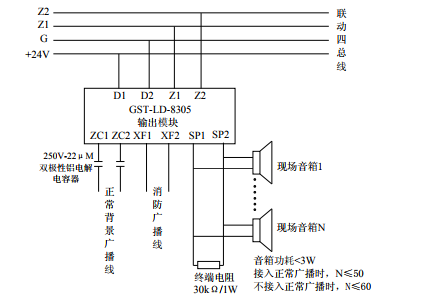

模塊在總線制消防廣播系統中的應用方法如下圖所示。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.yyssss.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.yyssss.com/；海灣服務熱線：18910580194
上一篇：YXJ3-4A室內音箱 | 下一篇：GST-GBFB-200/MP3廣播分配盤
此文關鍵字：
GST-LD-8305型輸出模塊
相關資訊
- 海灣消防總線設備注冊總數與實際設備數量不符合——原因、影響及對策研究
- 護航數字基建 | 海灣半導體與數據中心消防解決方案
- 新規深度解讀｜GB 46034-2025公眾聚集場所消防安全檢查規則
- 氣體滅火控制器主電源連接不符合消防電源要求
- 大于100m2石油化工企業的防爆控制室、配電室是否要采取排煙等煙氣控制措施？
- 新規取消了？那是否需要設置火災自動報警呢？
- GB26875.9-2026《用戶信息傳輸裝置》2027年3月1日實施
- 可以采用白色光的疏散指示標志燈嗎？
- 【圖解】感溫電纜微機頭/終端盒/感溫光纖接線實物圖
- 點型火災探測器上的黃燈亮，什么意思？
推薦文章
- 新規發布:學生宿舍必須安裝火災自動報警系統或具有聯網功能的獨立式火災探測器！
- 氣體探測器如何與防爆風機聯動？
- 關于“海灣消防放氣勿入指示燈故障，不能聯動閃亮”問題的分析與改進建議
- 室內消火栓動壓不達標該咋辦？
- 【圖解】海灣主機故障現象集合及維修處理經驗分享
- 海灣吸氣式感煙探測器使用場景
- 自動滴水閥漏水處理方法｜預作用報警閥自動滴水閥故障
- 語音型聲光能代替消防應急廣播？
- 海灣消防電源模塊故障有哪些
- 海灣消防主機一條回路全部報故障是什么情況

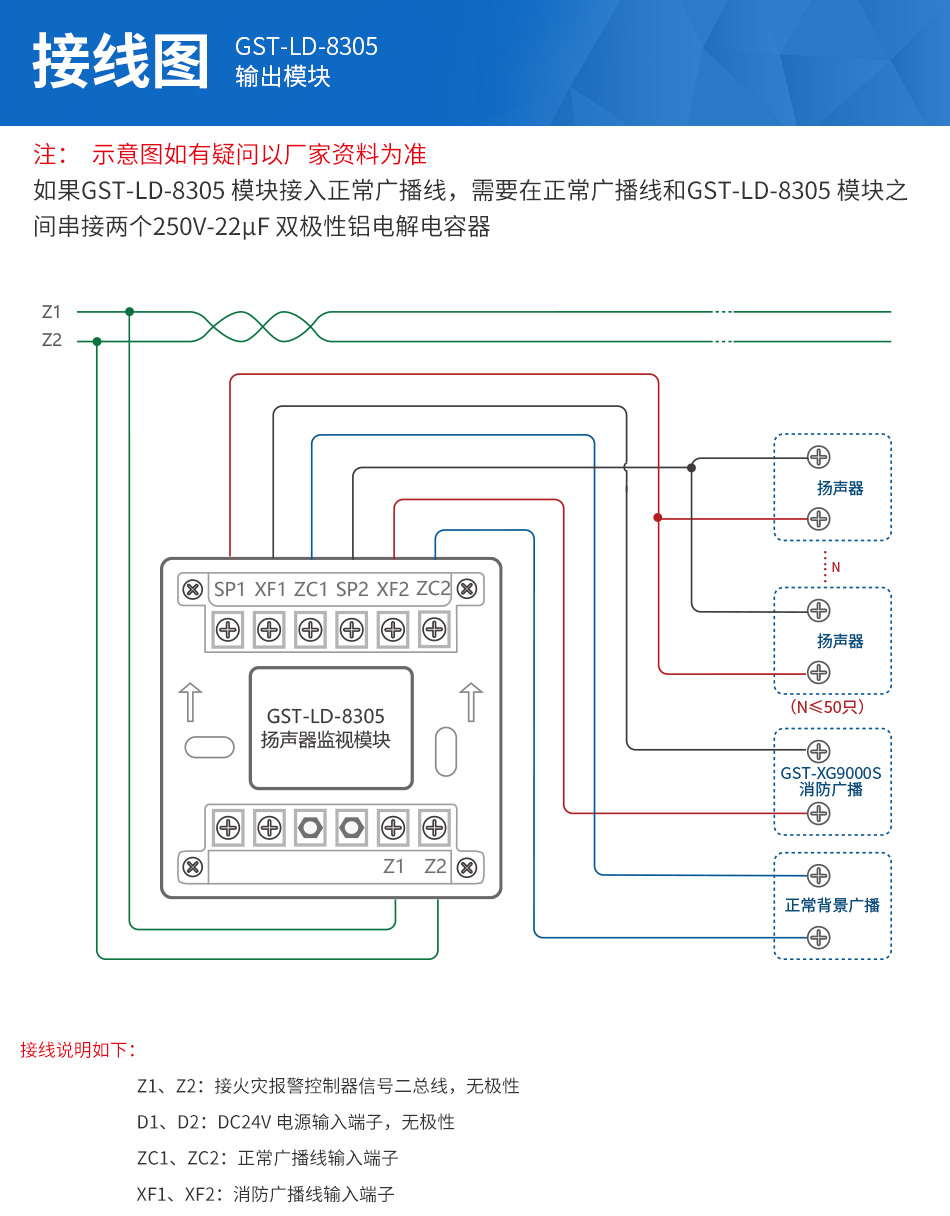

接線示意圖
