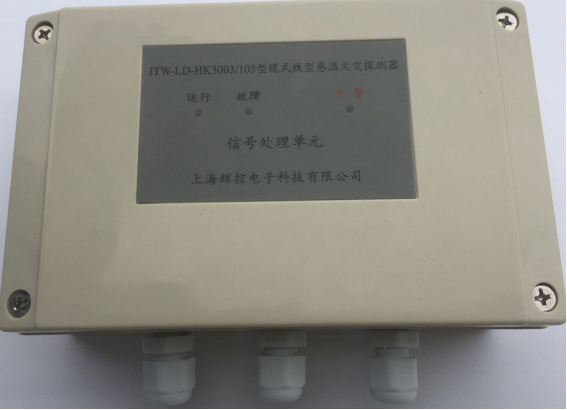

一、JTW-LD-HK3003/105纜式線型感溫電纜概述

　　JTW-LD-HK3003/105型纜式線型感溫火災探測器（以下簡稱探測器）是一種可恢復式火災探測產品，該探測器以中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》為其主要設計依據，具有定溫火災探測報警特性。該探測器由感溫電纜、信號處理單元、終端單元組成，采用繼電器無源觸點方式輸出，可方便地與不同廠家的火災報警控制器配套使用，廣泛應用于冶金、電力、石化等工業場合的火災早期探測。

二、JTW-LD-HK3003/105纜式線型感溫電纜工作原理

　　探測器由感溫電纜、信號處理單元、終端單元組成。感溫電纜采用兩芯纜式結構，其芯線采用直徑為0.6mm的金屬絲，金屬絲的外部有感溫材料，芯線之間的阻抗隨其周圍溫度的變化而改變；信號處理單元內設信號處理電路，其中包括信號采集、信號放大轉換電路、顯示電路等。信號處理單元與一定長度的感溫電纜和終端單元連接使用，信號處理單元對感溫電纜進行連續的監視，對于異常情況造成的溫度升高和斷線、短路進行報警。

三、JTW-LD-HK3003/105纜式線型感溫電纜主要功能特點及技術性能

　　1.符合中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》的相關要求。其動作性能的受熱長度為1米。

　　2.具有定溫報警功能，定溫報警閾值為105℃。

　　3.最大使用長度≤200m。

　　4.具有火災報警、故障報警兩組獨立無源繼電器觸點輸出。

　　5.可以監視感溫電纜的開路、短路故障。

　　6.感溫電纜采用絞合纜式結構，抗機械損傷、抗電磁干擾能力強。

四、JTW-LD-HK3003/105纜式線型感溫電纜主要技術參數

五、JTW-LD-HK3003/105纜式線型感溫電纜主要應用場所

　　1.電纜隧道、電纜廊道、電纜夾層等電纜類區域；

　　2.皮帶輸送機或系統等；

　　3.液壓站及潤滑油庫、油管廊及其它供油系統場所；

　　4.電力分布系統：變壓器、變電站（所）、馬達控制中心以及其它電力切換裝置系統等；

　　5.酒庫、倉庫及貨架庫等；

　　6.工業過程及材料輸送系統；

　　7.化學品儲存工廠；

　　8.計算機房、電氣控制室以及其它潔凈廠房等。

六、JTW-LD-HK3003/105纜式線型感溫電纜系統接線方式

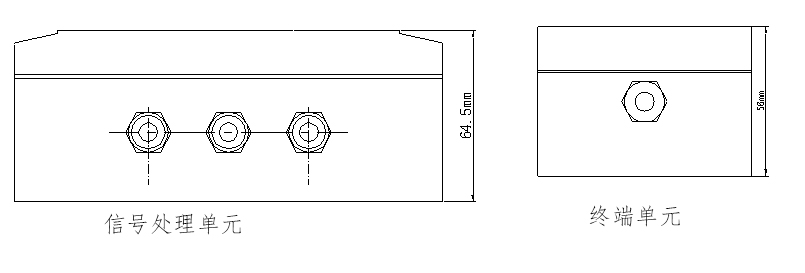

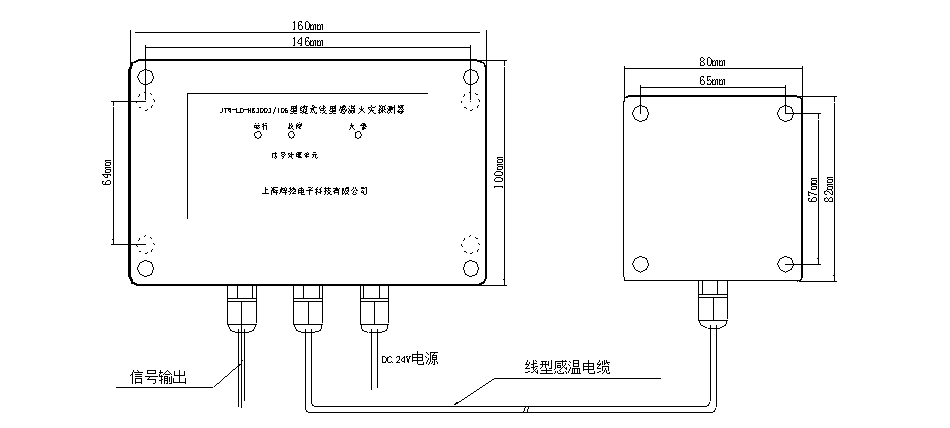

　　1．外形尺寸及安裝示意圖

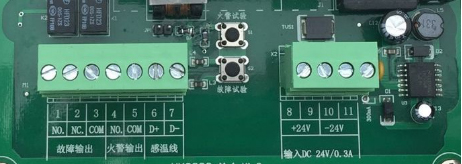

　　2．信號處理單元接線端子說明

　　1)端子8-11：DC24V電源端子，端子8、9為供電電源DC24V的正極，端子10、11為供電電源DC24V的負極。

　　2)端子4-5：火災報警繼電器（報警時閉合）輸出。

　　3)端子2-3：故障報警繼電器（故障時斷開）輸出。

　　端子1-3：故障報警繼電器（故障時閉合）輸出。

　　4)端子6、7：感溫電纜接入端子，感溫電纜中橘紅色芯線(包有鋁鉑帶的)接端子6，另一玫瑰紅色芯線接端子7。

　　3．終端單元接線端子說明

　　終端單元接線端子D+、D-分別通過感溫電纜的導體與信號處理單元的接線端子對應連接。

　　4.信號處理單元板上的按鈕說明

　　按鈕“故障試驗”用于模擬短路故障故障測試；

　　按鈕“火警試驗”用于模擬火警測試；

　　按鈕“火復”用于復位火警測試；

　　5．接線方式

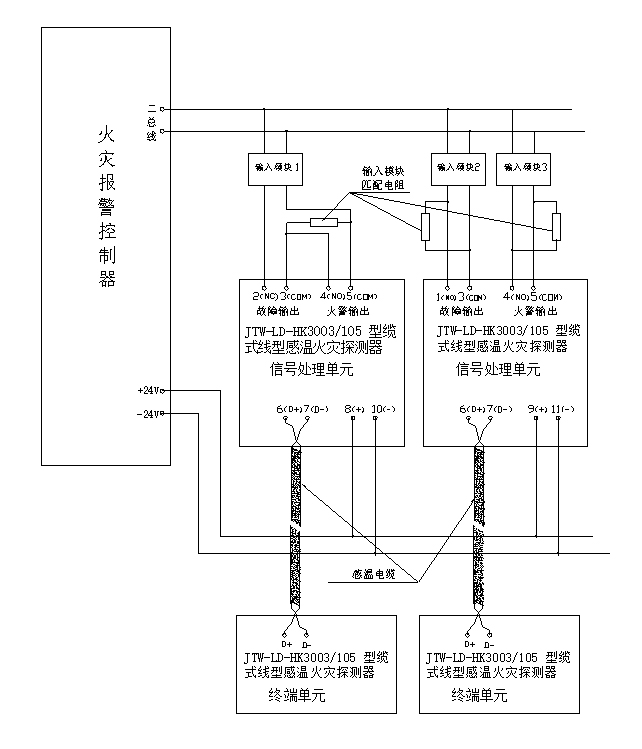

　　與火災報警控制系統配套使用時，可通過其輸入（監視）模塊，將線型感溫探測器的報警信號接入系統，其接線方式見下

七、JTW-LD-HK3003/105纜式線型感溫電纜信號處理單元顯示狀態說明

　　1.在正常監視狀態下，信號處理單元上的運行LED指示燈（綠色）閃亮。

　　2.當故障LED指示燈（黃色）閃亮?xí)r，表示感溫電纜存在開路

　　3.當故障LED指示燈（黃色）常亮?xí)r，表示感溫電纜存在短路故障。

　　4.當火災報警LED指示燈（紅色）點亮?xí)r，表示探測器保護區域內溫度異常，已經達到規定的定溫報警閾值，系統處于火災報警狀態。

八、JTW-LD-HK3003/105纜式線型感溫電纜安裝

　　1.感溫電纜安裝要求

　　?DC24V供電源端子（+24V、-24V）對地絕緣電阻應大20MΩ；

　　?探測器端子（D+、D-）所接的感溫電纜對地絕緣電阻應大20MΩ；

　　?感溫電纜應以連續的無抽頭或無分支的連接布線方式安裝，并嚴格按照設計要求進行施工,如確需中間接頭時，必須使用專用的感溫電纜中間接線盒；

　　?感溫電纜可以采用直線式、纏繞式或正弦波式敷設，為提高探測靈敏度盡量采用與被保護對象的接觸式安裝，安裝時宜采用專用夾具；

　　?感溫電纜安裝過程中要求避免重力擠壓沖擊；

　　?安裝時嚴禁硬性彎曲（彎曲半徑要大于0.2m）、扭轉感溫電纜；

　　?感溫電纜安裝完畢后，應沒有破損、劃傷等現象，確保防水性能，并測量絕緣狀況良好；

　　?嚴禁在溫度超過75度的環境中，使用該感溫電纜；

　　?對正常工作時最高表面溫度超過75度的被保護對象，嚴禁使用該感溫電纜。

　　2.信號處理單元與終端單元的安裝

　　?信號處理單元安裝在室內時，應將其固定在現場附近的墻壁上或金屬框架上；采用集中安裝的原則，距地高度應在1.5m左右；

　　?信號處理單元安裝在室外時，應有外罩防雨箱；

　　?信號處理單元應安裝在明顯便于觀察、維護的位置，并設醒目標志牌；

　　?安裝信號處理單元、終端單元時，必須保證盒體的密封性能，以保證達到探測器各部分的防護等級。否則，將使探測器可靠性下降，降低探測器的性能，并造成探測器誤報火警或故障情況的發生。

　　3.安裝完畢后或更換新的感溫線后,必須按信號處理單元板上的“模擬火警”按鈕,模擬火警測試。

九、JTW-LD-HK3003/105纜式線型感溫電纜常見故障處理

　　1.當探測器有故障時，可以通過信號處理單元LED指示燈的顯示狀態，檢查相應的部位，并采取相應的措施。

　　2.當探測器中間有接頭時，必須采用感溫電纜中間接線盒，并按要求安裝接線，以保證探測器的穩定運行。

　　3.對于偶發性誤報火警或誤報故障的探測器，應做好記錄，并從以下幾個方面查找原因，排除故障：

　　?檢查信號處理單元、感溫電纜中間接線盒、終端單元密封是否良好。

　　?檢查感溫電纜護套有無破損。

　　?檢查信號處理單元、感溫電纜中間接線盒、終端單元的端子接線是否牢固可靠、連接良好。
