海灣：GST-QKP01氣體滅火控制器與現場設備、鋼瓶及消防主機聯網接線

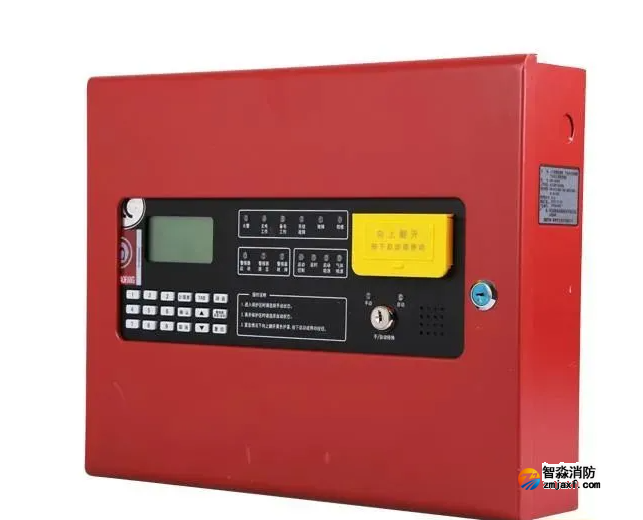

GST-QKP01氣體滅火控制器
GST-QKP01氣體滅火控制器可配接火災探測器（感煙、感溫、火焰）、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，具有火災探測和氣體滅火控制功能，可實現1個防火區的火災報警和氣體滅火控制。

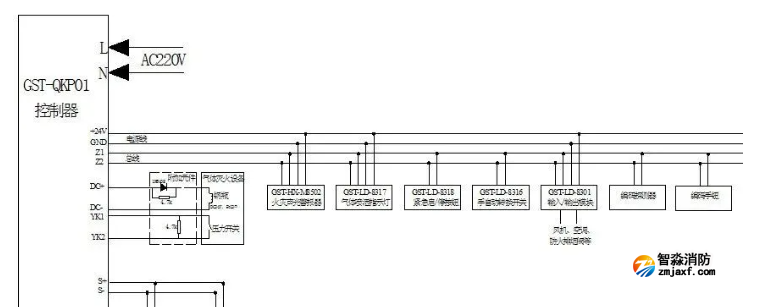

GST-QKP01氣體滅火控制器與現場設備接線的典型接法如下圖：
GST-QKP01氣體滅火控制器與現場設備接線圖

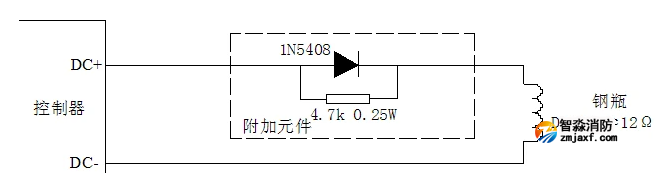

GST-QKP01驅動鋼瓶電磁閥輸出的布線方式如下圖所示：
氣體滅火控制器與鋼瓶電磁閥接線圖
附加元件應置于線路的末端、接近鋼瓶電磁閥處。反饋信號接氣體滅火控制器的YK1、YK2端子。
GST-QKP01可通過本地網卡與海灣消防的火災報警控制器（聯動型）聯網，本地網卡分兩種，結構示意圖如下圖所示，看、處接線端子數量就可以明顯分辨出。
GST-QKP01氣體滅火控制器聯網卡
、：20P數據線，接GST-QKP01控制器主板。
、：RS-485網絡通訊線（A、B）。

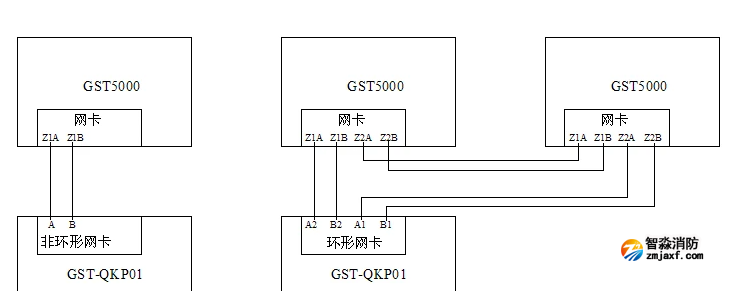

組成GST控制網絡時GST-QKP01本地網卡的通訊線端子均接入RS-485網絡總線，下圖為GST-QKP01兩種本地網卡分別與GST5000火災報警控制器（GST5000為例）聯網接線示意圖。
氣體滅火控制器與消防主機接線圖
環形聯網，即使某一處的線路出現故障斷路了，也不影響整個系統的聯網通訊，比較適合要求高的場所。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.yyssss.com/；海灣服務熱線：18910580194
