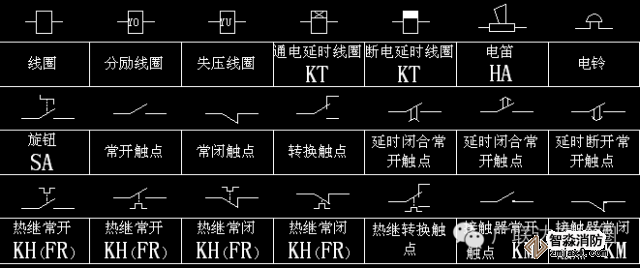

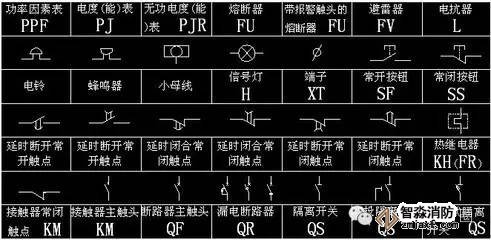

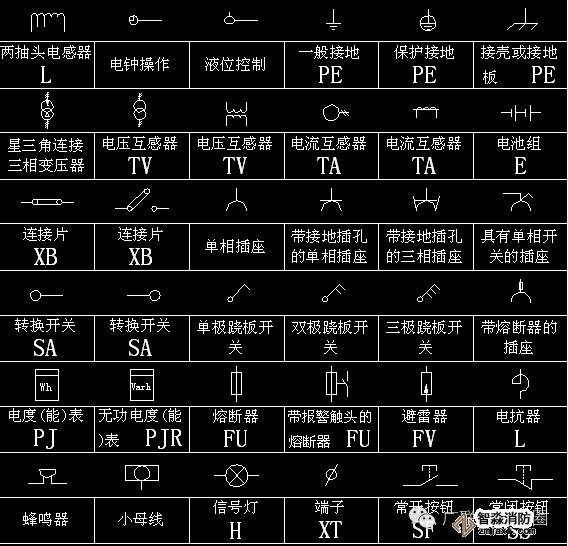

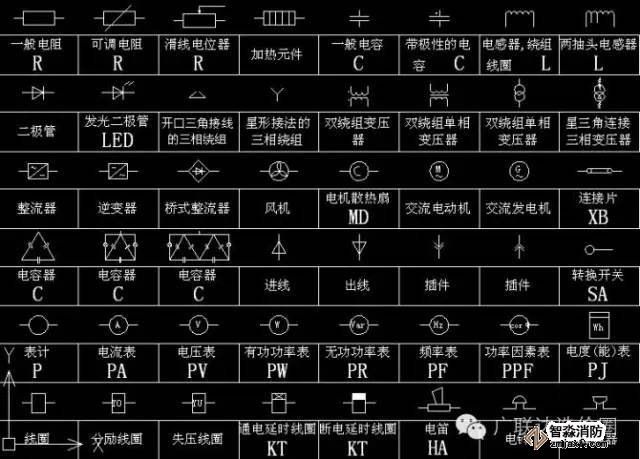

記住這些電氣符號,看工程圖紙再也不蒙圈!
SR: 沿鋼線槽敷設
BE: 沿屋架或跨屋架敷設
CLE:沿柱或跨柱敷設
WE: 沿墻面敷設
CE: 沿天棚面或頂棚面敷設
ACE:在能進入人的吊頂內敷設
BC: 暗敷設在梁內
CLC:暗敷設在柱內
WC: 暗敷設在墻內
CC: 暗敷設在頂棚內
ACC:暗敷設在不能進入的頂棚內
FC: 暗敷設在地面內
SCE:吊頂內敷設,要穿金屬管
一、導線穿管表示
SC-焊接鋼管
MT-電線管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-橋架
MR-金屬線槽
M-鋼索
CP-金屬軟管
PR-塑料線槽
RC-鍍鋅鋼管
二、導線敷設方式的表示
DB-直埋
TC-電纜溝
BC-暗敷在梁內
CLC-暗敷在柱內
WC-暗敷在墻內
CE-沿天棚頂敷設
CC-暗敷在天棚頂內
SCE-吊頂內敷設
F-地板及地坪下
SR-沿鋼索
BE-沿屋架,梁
WE-沿墻明敷
三、燈具安裝方式的表示
CS-鏈吊
DS-管吊
W-墻壁安裝
C-吸頂
R-嵌入
S-支架
CL-柱上
沿鋼線槽:SR
沿屋架或跨屋架:BE
沿柱或跨柱:CLE
穿焊接鋼管敷設:SC
穿電線管敷設:MT
穿硬塑料管敷設:PC
穿阻燃半硬聚氯乙烯管敷設:FPC
電纜橋架敷設:CT
金屬線槽敷設:MR
塑料線槽敷設:PR
用鋼索敷設:M
穿聚氯乙烯塑料波紋電線管敷設:KPC
穿金屬軟管敷設:CP
直接埋設:DB
電纜溝敷設:TC
導線敷設部位的標注
沿或跨梁(屋架)敷設:AB
暗敷在梁內:BC
沿或跨柱敷設:AC
暗敷設在柱內:CLC
沿墻面敷設:WS
暗敷設在墻內:WC
沿天棚或頂板面敷設:CE
暗敷設在屋面或頂板內:CC
吊頂內敷設:SCE
地板或地面下敷設:FC
HSM8-63C/3P
DTQ30-32/2P 這兩個應該是兩種塑殼斷路器的型號,
HSM8-63C/3P 適用于照明回路中,為3極開關,額定電流為63A(3聯開關)
DTQ30-32/2P 也是塑殼斷路器的一種,額定電流32A,2極開關
其他那些符號都是關于導線穿管和敷設方式的一些表示方法,你對照著查一下
礦用鎧裝控制電纜;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝控制電纜;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝屏蔽控制電纜KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝阻燃控制電纜;ZR-KVV22,ZR-KVV32,ZR-KVVR22
2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝阻燃屏蔽控制電纜;
ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝通信電纜;HYA22,HYA23,HYA53,HYV22,HYV23 5對,10對------2400
對,0.4-0.5-0.6-0.7-0.8-0.9線徑
鎧裝充油通信電纜;HYAT22,HYAT23,NYAT53 5對,10對------800對
0.4-0.5-0.6-0.7-0.8-0.9線徑
鎧裝阻燃通信電纜;
ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53
5對,10對------2400對,0.4-0.5-0.6-0.7-0.8-0.9線徑
礦用鎧裝阻燃通信電纜;MHYA22,MHYV22,MHYA32,MHYV32
5對,10對------200對,0.5-0.6-0.7-0.8-0.9-1.0線徑
鎧裝計算機電纜;
DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22
DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22
1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm
鎧裝鐵路信號電纜;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23
PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32
4芯-6芯-8芯-9芯------6
四、型號含義:
R-連接用軟電纜(電線),軟結構。
V-絕緣聚氯乙烯。 V-聚氯乙烯絕緣 V-聚氯乙烯護套
B-平型(扁形)。
S-雙絞型。A-鍍錫或鍍銀。
F-耐高溫
P-編織屏蔽 P2-銅帶屏蔽 P22-鋼帶鎧裝
Y—預制型、一般省略,或聚烯烴護套
FD—產品類別代號,指分支電纜。將要頒布的建設部標準用FZ表示,其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型
例如:SYV 75-5-1(A、B、C)
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A:64編 B:96編 C:128編
75:75歐姆 5:線徑為5MM 1:代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75:75歐姆 5:線纜外徑為5MM 1:代表單芯
例如:RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2:2芯多股線 32:每芯有32根銅絲 0.2:每根銅絲直徑為0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2:2芯多股線 24:每芯有24根銅絲 0.12:每根銅絲直徑為0.12MM
五、型號、名稱
RV 銅芯氯乙烯絕緣連接電纜(電線)
AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜(電線)
RVB 銅芯聚氯乙烯平型連接電線
RVS 銅芯聚氯乙烯絞型連接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV-105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF-205AFS-250AFP-250 鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線
2、規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
?、賳涡痉种щ娎|規格表示法:同一回路電纜根數*(1*標稱截面), 0.6/1KV,
如:4*(1*185)+1*95 0.6/1KV
?、诙嘈窘g合型分支電纜規格表示法:同一回路電纜根數*標稱截面, 0.6/1KV,
如:4**185+1*95 0.6/1KV
③多芯同護套型分支電纜規格表示法:電纜芯數×標稱截面-T,如:4×25-T
