海灣8306監視模塊與防盜探測器的接法
文章來源：m.yyssss.com作者：海灣消防公司人氣：1507日期：2019-12-30 14:11:11
海灣8306監視模塊與防盜探測器的接法

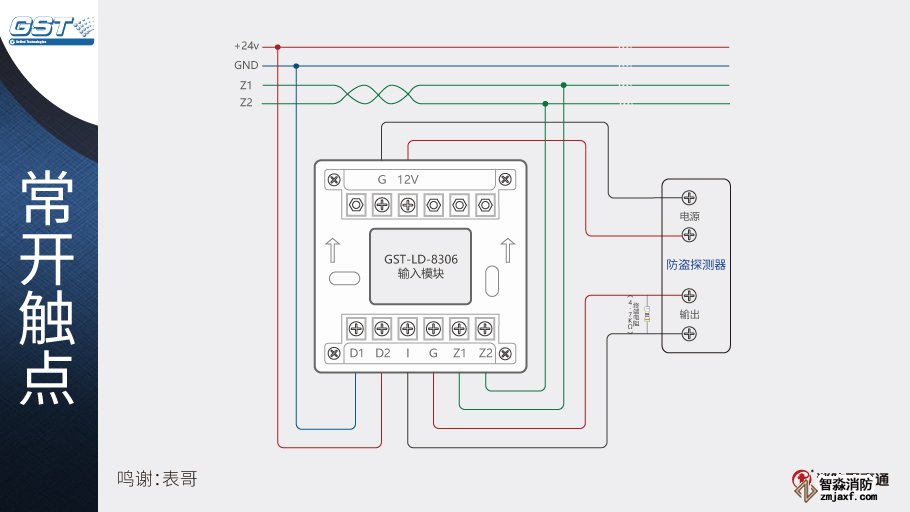

1、模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7KΩ的終端電阻。
2、模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7KΩ的終端電阻。

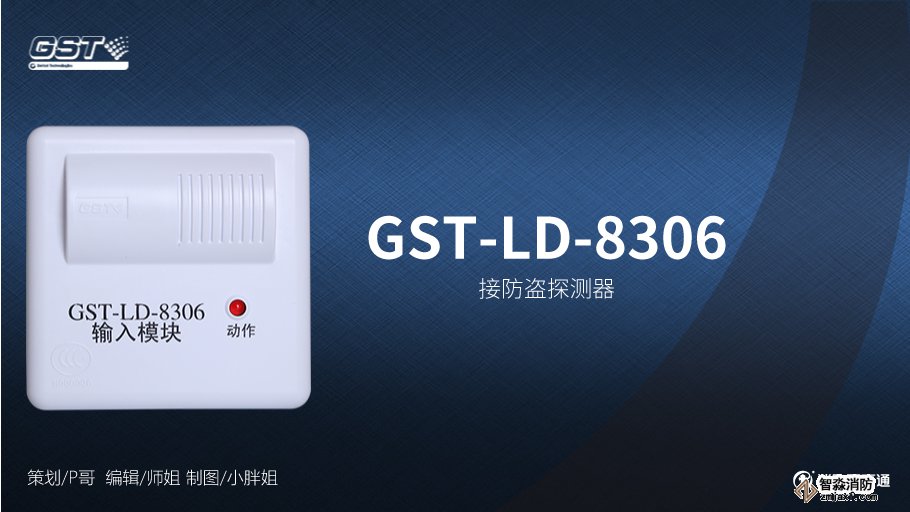

海灣GST-LD-8306監視模塊與火災報警控制器采用二總線連接，另需二根DC24V電源線，與各類防盜探測器要用四根線連接，一根DC12V，一根地線，二根防盜探測器動作信號線（常開或常閉動作輸出）。

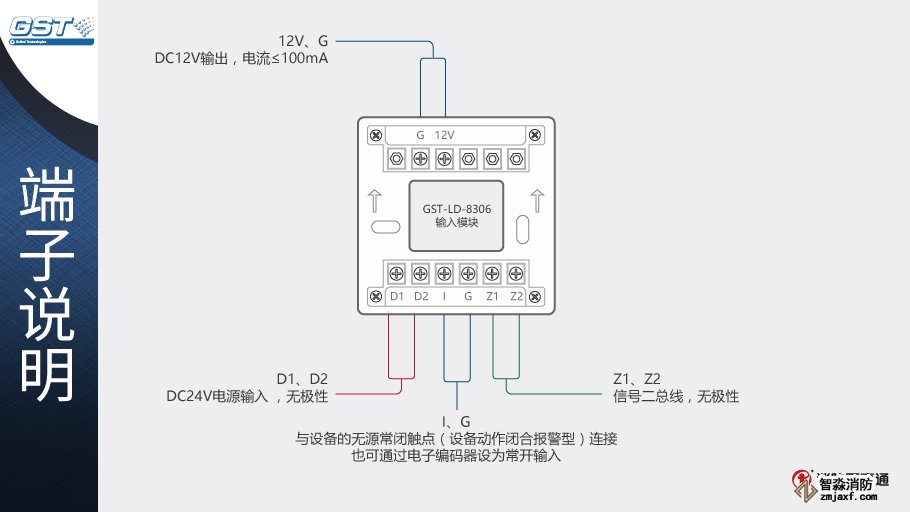

1、信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm²。
2、電源線D1、D2采用阻燃BV線，截面積≥1.5mm²。
3、G、I、12V采用截面積≥1.0mm²的RV線。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.yyssss.com/海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.yyssss.com/；海灣服務熱線：18910580194
