海灣技術：GST-LD-8301模塊接線從此不再難！
通過本篇希望可以幫大家完全解決海灣輸入輸出模塊GST-LD-8301的接線問題。
GST-LD-8301輸入輸出模塊在海灣的火災自動報警系統中肯定是經常見到的，但根據筆者的所見所聞，還是有很多人特別是剛接觸海灣的人對于海灣這模塊的接線還是有疑問疑慮的。今日表哥就給大家上干貨，實物接線講解。希望不要聽到“然并卵”。
表哥用了一套最簡單的海灣報警系統，包含一只感煙火災探測器JTY-GD-G3(型號以下簡稱G3)、一只手動報警按鈕J-SAM-GST9121(型號以下簡稱GST9121)、一只輸入輸出模塊GST-LD-8301(型號以下簡稱8301)和一只非編碼的聲光報警器HX-100A(型號以下簡稱100A)。為了擴展輸入輸出模塊8301的各種接線方法，表哥又找來了海灣的切換模塊GST-LD-8302(以下型號簡稱8302)和一個DC24V繼電器。

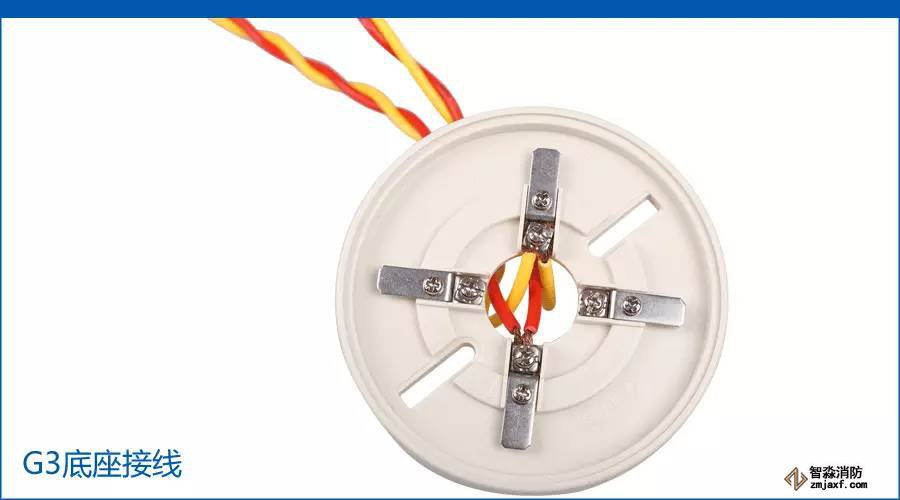

感煙火災探測器G3的接線表哥不詳述了，接相對的兩個端子。圖中一路接到控制器，一路是接到手動報警按鈕9121上。海灣總線無極性，翻譯成人話也就是不分正反。如上圖中的一組紅黃兩根線，把紅色和黃色對調也是沒有問題的。

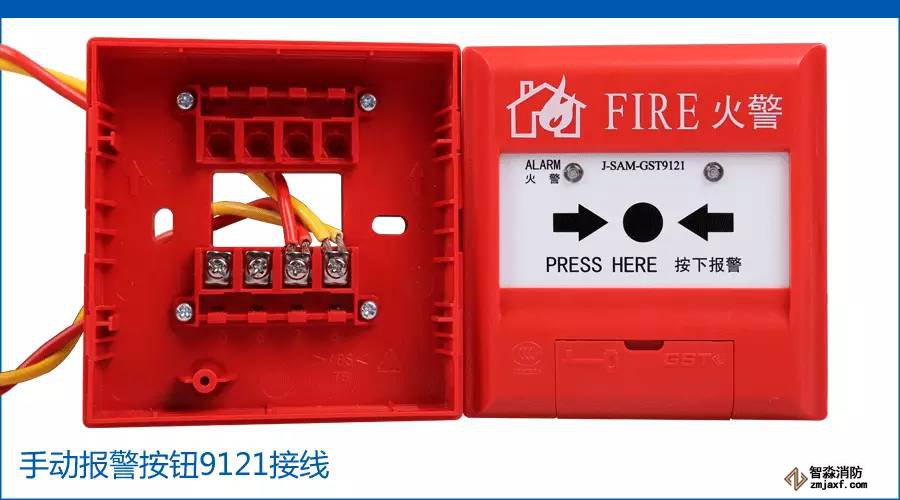

手動報警按鈕9121，不帶電話插孔，只需接信號總線。信號線一組來自上面感煙火災探測器，一組接到我們今天的主角輸入輸出模塊8301上。
非編碼聲光報警器只要接通24V就動作發出光和聲音了。所以需要輸入輸出模塊的有源輸出來控制聲光。

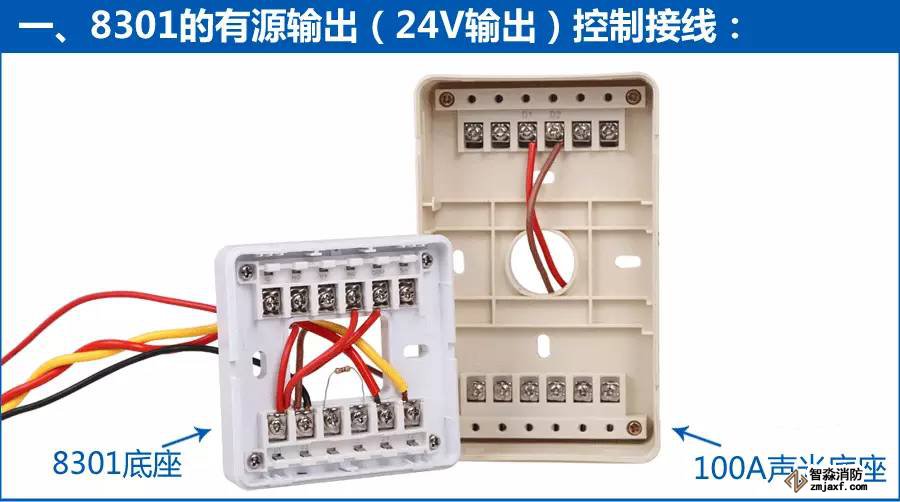

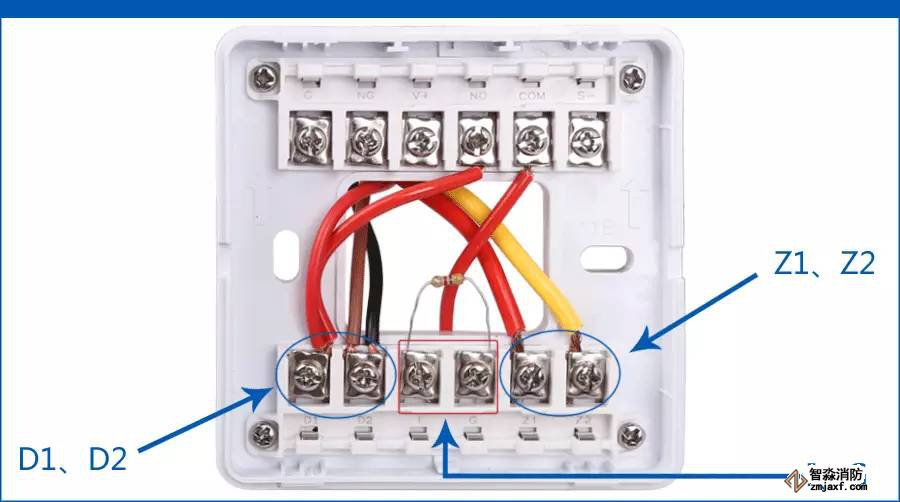

上圖中Z1、Z2是接信號線，可以從就近的9121手動報警按鈕上面并聯過來；I、G為無源反饋，這里的聲光報警器無法提供無源反饋信號，直接并聯一個4.7KΩ電阻，另外可以用編碼器將8301模塊設置成自反饋，模塊啟動后就會自動發出反饋信號；D1、D2接聯動電源，直流24V。NO與COM是一組常開觸點，將D1與NO連接，然后COM與D2接線出去直接連接負載。當模塊動作時，COM與NO接通，COM與D2就可以輸出一組24V。

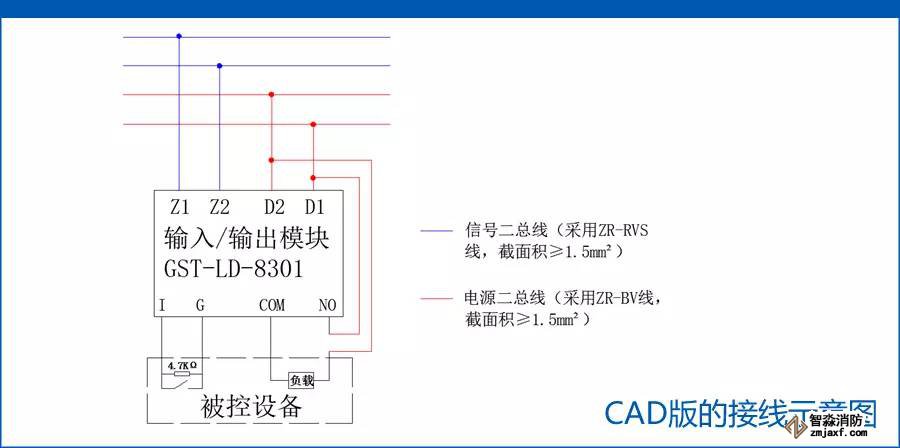

上圖是CAD版的接線示意圖。
8301輸入輸出模塊的COM和NO端的觸點容量為DC24V/2A，使用8301模塊控制高電壓或大電流設備的時候就不能用8301模塊直接控制，需要通過繼電器或8302模塊來轉接。

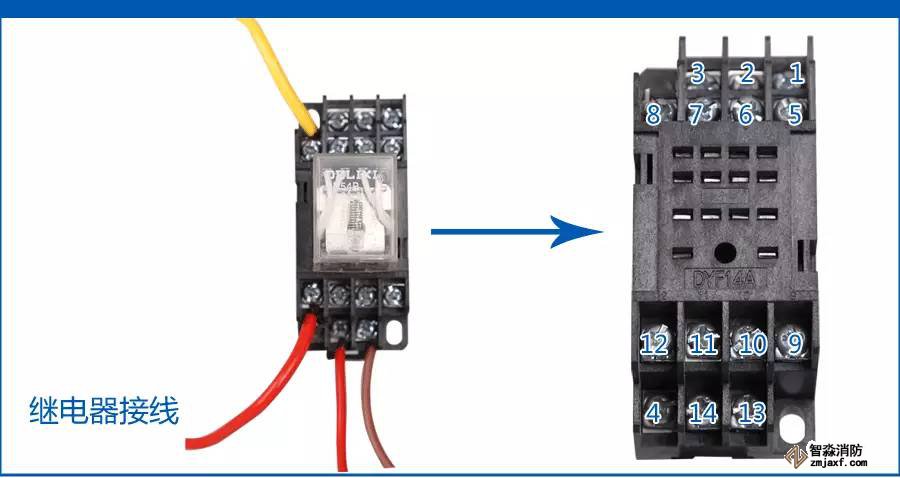

連接繼電器時，這時的負載就變成了繼電器的線圈，此時I、G上面的電阻就要加在被控設備上，只有將電阻加在被控設備上才能起到真正的“檢線”功能。

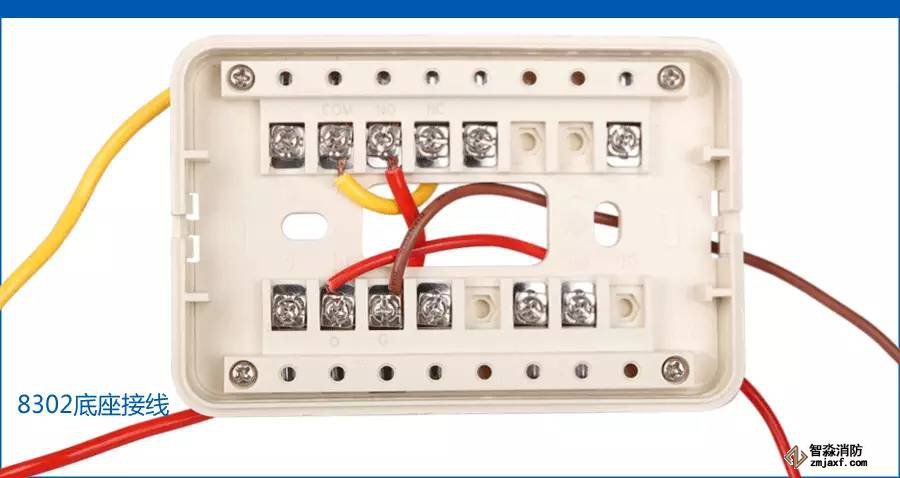

8302切換模塊的作用其實和繼電器性質是一樣的。輸入輸出模塊24V輸出線接切換模塊的O、G端子，輸出有一組常開和常閉供選擇，如上圖是采用的常開輸出。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.yyssss.com/無源輸出方式控制設備就是被控設備只需要輸入一個無源觸點就可以實現控制，8301輸入輸出模塊可以提供一組無源常開點COM和NO，可以將這一組觸點直接連接至被控設備上實現控制。但需要注意的是：
1、被控設備的控制電壓和電流不能超過8301模塊的觸點容量；
2、使用無源輸出控制方式時，必須要讓無源觸點兩端形成一個壓降，即無源觸點兩端要形成一個閉合的電路，否則模塊會報故障。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.yyssss.com/；海灣服務熱線：18910580194
