海灣廣播功率放大器GST-GF500W/300W/150W安裝接線圖
海灣廣播功率放大器GST-GF500W安裝端子接線圖
一、結構特征與安裝

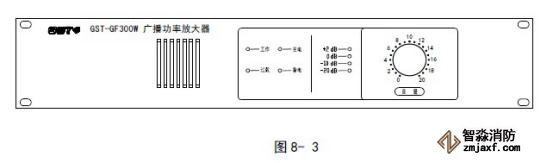

以GST-GF300W 型廣播功率放大器為例進行說明,其外形及結構示意圖如圖8-3。

GST-GF500W/300W/150W廣播功率放大器外形尺寸圖

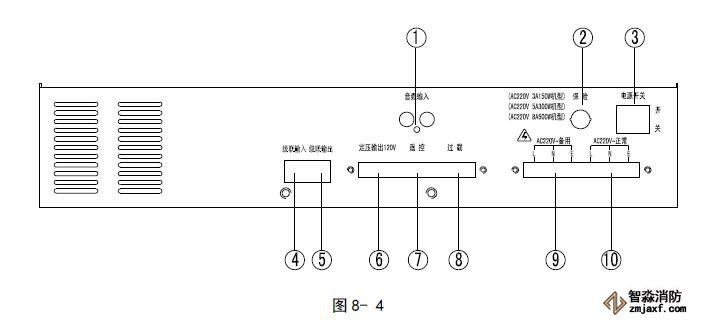

本廣播功率放大器采用標準插盤結構安裝,其后部示意圖如圖8-4。
GST-GF500W/300W/150W廣播功率放大器后部端子示意圖
其中系統內部接線:
○1 音頻輸入輸出:RCA 音頻接口,其中一路RCA 口,可以作為接收來自于音源設備的音頻輸出,另外一路可做為級聯下一臺功率放大器的音頻輸入。
○2 保險管座:本機供電的交流保險(3A、Ф5×20)。
○3 電源開關:控制本機的電源開關,在應急信號輸入時,本機的電源開啟不受此開關控制。
○4 級聯輸入:RJ45 接口內部控制專用接口,用于功率放大器的監聽控制,自檢控制。
○5 級聯輸出:RJ45 接口,內部控制專用接口,用于廣播系統多臺設備的控制,如聯動多臺功率放大器。
○6 定壓輸出:功率放大器的音頻輸出廣播線。
○7 遙控接口:接收其它設備的聯動控制信號,為直流24V 輸入,接入DC24V 自動啟動本機至工作狀態,同時音頻輸出不受音量電位器的控制。無DC24V 控制信號時本機的開啟受前面板的電源開關控制,音頻輸出受音量電位器控制。
○8 過載接口:當本機出現異?;蛴捎谕獠枯敵鼍€短路時,致使本機過載燈常亮,由該接口輸出一個無源閉合接點信號。本機處于自恢復狀態下不輸出閉合接點信號。
○9 備用電源輸入:備用交流220V 電源輸入接口。
○10 主用電源輸入:主用交流220V 電源輸入接口。
