海灣GST-LD-8361H兩線制模塊接線圖
文章來源:m.yyssss.com作者:海灣消防公司人氣:1366日期:2024-09-18 10:06:17
海灣消防GST-LD-8361H輸入/輸出模塊,主要用于連接需要火災報警控制器控制的消防聯動設備,主要應用兩種情形:
1)被控設備控制端口提供12V~48V檢線電壓的場合,如卷簾門、消防電梯等;
2)需要DC24V有源控制(持續輸出)的場合,如電磁閥、非編碼聲光等,并可接收設備的動作回答信號。

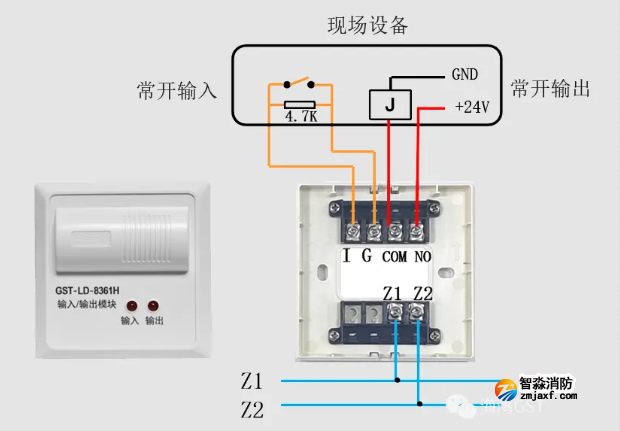

應用1:輸入端為無源常開觸點的接線方法;用于輸出檢線電壓由被控設備提供的卷簾門、水泵、風機等。

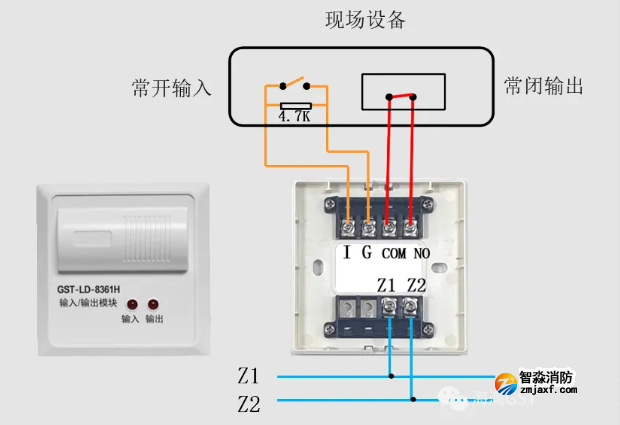

應用2:用于無源常閉觸點控制的設備,如電梯。

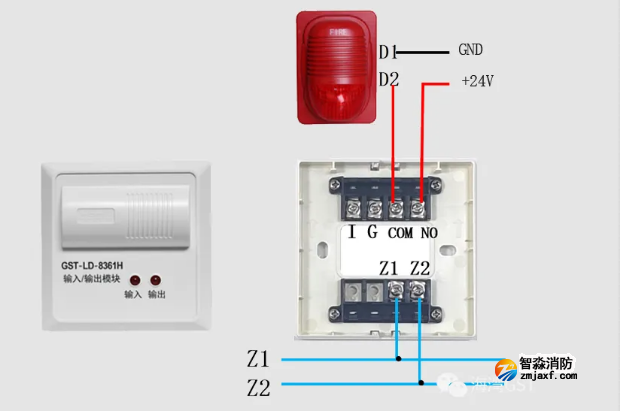

應用3:用于配接非編碼聲光,實現交替響。

海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://m.yyssss.com/;海灣服務熱線:18910580194
