海灣HX-100A(Ex)型火災聲光警報器
文章來源:m.yyssss.com作者:海灣消防公司人氣:913日期:2024-11-25 09:30:43
特點
海灣HX-100A(Ex)火災聲光警報器,是一種安裝在現場的聲光報警設備,在火災發生時提醒現場 人員注意。本聲光警報器為非編碼產品,在電源端子施加 DC24V 電壓后,聲光警報器發出聲、光報 警信號。在用于石油、化工行業等有防爆要求的 I 區及 II 區時,需與海灣公司生產的安全柵配接使用。
主要技術指標
(1) 工作電壓:DC24V 允許范圍:DC10V~DC28V
(2) 工作電流:動作電流≤35mA
(3) 閃光頻率:1.4Hz±20%
(4) 聲壓級:80dB~115dB(正前方 3m 水平處(A 計權))
(5) 變調周期:4s±20%
(6) 防爆標志:ExibⅡCT6 Gb
(7) 線制:二線制,無極性,非啟動時無電壓
(8) 安全柵輸出參數:Uo=28V,Io=93mA
(9) 使用環境:溫 度:-10℃~+50℃ 相對濕度≤95%,不凝露
(10)外殼防護等級:IP43
(11)外形尺寸:144mm×90mm×60.5mm(帶底殼)
結構特征、安裝與布線

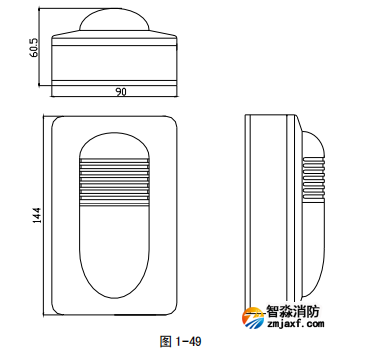

海灣HX-100A(Ex)聲光警報器外形示意圖如圖 1-49 所示。

安裝方法:
(1) 聲光警報器采用壁掛式安裝,在普通高度空間下,以距頂棚 0.2m 處為宜。
(2) 聲光警報器與底殼之間采用插接方式。
(3) 安裝底殼時應注意方向,底殼示意圖如圖 1-50 所示。

其中:D1、D2 接電源線,無極性。
具體接線參見 章 5.5 節 GST-LD-8333 模塊箱接線說明。
布線要求:電源線 D1、D2 采用 BV 線,截面積≥1.5mm2 。
