海灣JB-QB-GST100 型火災報警控制器接線安裝技術
海灣JB-QB-GST100 型火災報警控制器是海灣公司為適應國內外小工 程、小點數的需求而推出的新一代火災報警控制器,特別適合洗浴 歌舞中心、餐廳、酒吧、小型圖書館、超市、變電站等小型工程的 應用。
JB-QB-GST100 火災報警控制器主要具有以下特點:
(1)本控制器體積小,極大方便了工程安裝,同時外形設計美觀,可很好 的與安裝場所融合為一體;
(2)控制器具有漢字液晶顯示,可同時顯示兩種信息;
(3)引入消防防火分區的概念,最大容量為 8 個獨立分區+1 個公共區;每 一獨立分區可單獨指示報警、監管、故障、屏蔽狀態;具有分區注釋信息卡片, 可手寫或打??;指示直觀;
(4)系統調試簡單,本控制器可自動識別總線設備;具有自動分區功能, 也可手動調整分區;
(5)控制器每一分區均具有預警功能,使用預警功能可以有效的減少在惡 劣環境下誤報警;
(6)具有現場提示功能,每個區域發生火警后,自動聯動本區和公共區域 的警報器,可分別設置本區和公共區域聯動警報器的延時時間,最大延時均為 600 秒。
主要技術指標
(1)液晶屏規格:122×32 點
(2)控制器容量:最大 128 個總線設備,8 個警報器
(3)線制:控制器與探測器間采用無極性信號二總線連接
(4)使用環境:溫度:0℃~+40℃;相對濕度≤95%,不結露
(5)電源:主電:AC220V +10% -15% ;備電:DC24V 2.3Ah 密封鉛酸電池
(6)功耗:監控功耗≤10W;最大功耗≤15W
(7)輔助電源輸出:24V/1A
(8)控制器外形尺寸:300mm×210mm×91mm
外觀及內部結構概述

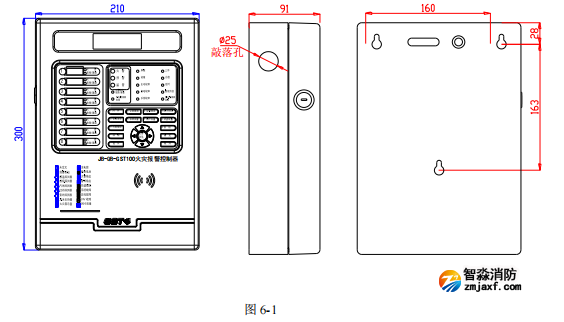

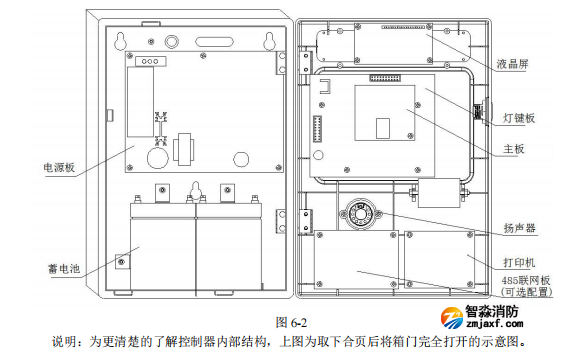

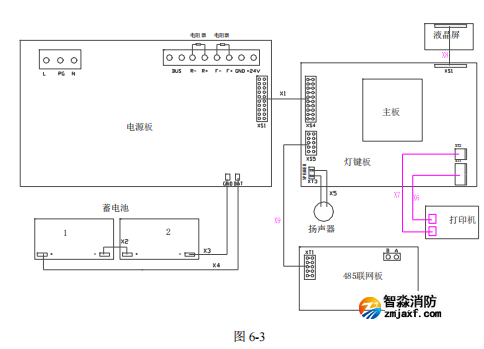

JB-QB-GST100 火災報警控制器采用壁掛式結構安裝,其外觀示意圖、內部結構圖以及整機 內部連線示意圖如圖 6-1~6-3 所示。



對外接線端子說明
控制器外接端子如圖 6-5 所示。

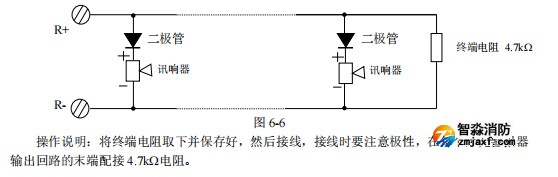

聲光警報器輸出回路接線說明
聲光警報器回路的接線如圖 6-6 所示。

海灣JB-QB-GST100 型火災報警控制器說明書下載
30309655 JB-QB-GST100火災報警控制器安裝使用說明書F2.900.319AS Ver2.11(1).pdf
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://m.yyssss.com/;海灣服務熱線:18910580194
