海灣JTY-GM-GST9611 型點型光電感煙火災探測器接線安裝技術
海灣JTY-GM-GST9611 型點型光電感煙火災探測器接線安裝技術
特點
JTY-GM-GST9611型點型光電感煙火災探測器是我公司推出的最新產品。在保留 JTY-GD-G3/G3T 型點型光電感煙火災探測器功能的基礎上,具有以下特點:
(1) 專業造型設計、結構新穎、外形美觀;
(2) 指示燈指示明顯,360 度范圍可見;
(3) 具有溢水孔設計,防止積水滲漏;
(4) 迷宮設計獨特,抗灰塵污染性強;
(5) 在線電子編碼;
(6) 自診斷、自補償、自學習;
(7) 支持?jǐn)?shù)字化總線;
主要技術指標
(1)工作電壓:總線 24V
(2)監視電流≤0.8mA
(3)報警電流≤1.8mA
(4)報警確認燈:紅色,巡檢時閃爍,報警時常亮
(5)使用環境: 溫度:-10℃~+55℃ 相對濕度≤95%,不結露
(6)編碼方式:十進制電子編碼
(7)外殼防護等級:IP23
(8)外形尺寸: 直徑:100mm,高:54.5mm(帶底座)
保護面積
當空間高度為 6m~12m 時,一個探測器的保護面積,對一般保護場所而言為 80m2。空間高度為 6m 以下時,保護面積為 60m2。具體參數應以《火災自動報警系統設計規范》(GB 50116)為準。
結構特征、安裝與布線

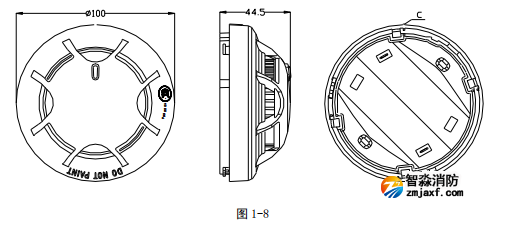

探測器的外形結構示意圖如圖 1-8:

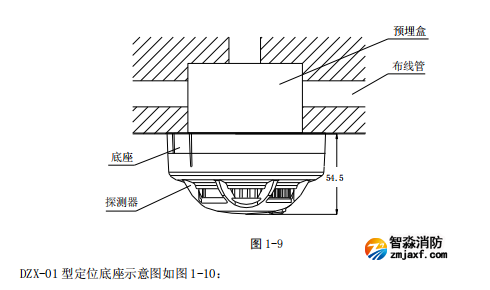

探測器安裝方式示意圖如圖 1-9 所示,接線盒可采用 86H50 型標準預埋盒。

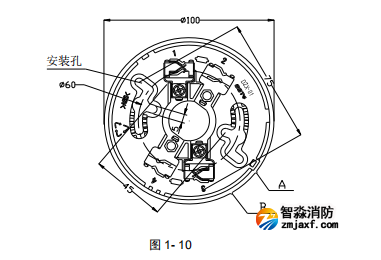

底座上有兩個帶數字標識的接線端子,安裝時先將底座用兩個螺釘固定,然后將探測器總線分 別接在接線端子 1、3 上(不分極性)。
探測器與底座上均有定位凸棱,使探測器具有唯一的安裝位置。
待底座安裝牢固后,將探測器 底部的凸棱 C 對準底座凸棱 A 處,順時針旋轉至凸棱 B 處,即可將探測器安裝在底座上。
布線要求:
與 JTY-GD-G3/G3T 型點型光電感煙火災探測器相同。
