海灣JTY-HM-GST103 型線型光束感煙火災探測器

文章來源：m.yyssss.com作者：海灣消防公司人氣：1099日期：2024-12-30 10:09:14

特點

海灣JTY-HM-GST103線型光束感煙火災探測器(以下簡稱探測器)為反射式線型紅外光束感煙探測器。本探測器總線輸出方式。當探測器與我公司生產的控制器連接使用時，可通過總線完成二者之間狀態信息的傳遞，探測器本身可通過我公司生產的電子編碼器進行編碼，編碼范圍在 1～242 之間。探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。

探測器的靈敏度可通過電子編碼器進行現場設置。可用于歷史性建筑、倉庫、大型存儲區、購物廣場、健身中心、體育館、展覽館、酒店大堂、印刷廠、制衣廠、博物館、監獄等場所，還可用于有輕微煙塵的空間。探測器具有以下特點：（1）調試簡單:調試過程中可見激光指示光路，兩位數碼管顯示接收光強；

（2）探測器將發射部分、接收部分合二為一，安裝簡單、方便，光路準直性好；

（3）內置微處理器，智能化火警、故障判斷；

（4）具有自診斷功能，可以監測探測器的內部故障；

（5）具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；

（6）電子編碼，地址碼可現場設定；

（7）可現場設置四個級別的靈敏度；

（8）執行標準：GB 14003-2005。

主要技術指標

（1）工作電壓：脈沖 24V（電壓范圍 16V～28V）

（2）工作電流：電源電流：監視電流≤1.2mA 報警電流≤5mA 調試電流≤20mA

（3）調節角度：-6 度～+6 度

（4）光路定向相依性角度：±0.5 度

（5）靈敏度等級(默認二級)：一級靈敏度：2.6dB （最靈敏）二級靈敏度：3.6dB 三級靈敏度：4.6dB 四級靈敏度：5.6dB （最不靈敏）

（6）探測器的狀態指示：

調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮，具體說明詳見“調試”部分。

正常監視狀態：紅色指示燈周期性閃爍。

火警：探測器報火警時探測器火警指示燈點亮，火警信號可通過總線傳遞給控制器，火警信號需由控制器清除。

故障：黃色指示燈點亮，故障信號通過總線傳遞給控制器，如果故障恢復，探測器的故障信號由探測器自動消除。

光路被全部遮擋：探測器報故障，黃色指示燈被點亮。移除遮擋物后故障清除，黃色指示燈熄滅。

注意

當探測器檢測到遮擋故障后，若檢測到遮擋繼續增加，將由故障狀態轉成火警狀態。火警狀態將保持，可由控制器發送復位命令或探測器重新上電來恢復。

（7）使用環境：溫度：-10?C～+55?C 相對濕度≤95%，無凝露

（8）保護面積：探測器最大保護面積為 14×100＝1400m2，最大寬度為 14m

（9）光路長度：5m～100m

（10）防護等級：普通環境應用時，外殼防護等級為 IP20；特殊環境應用時，經膠封工藝處理后，外殼防護等級為 IP66。

（11）外形尺寸：長度：206mm 寬度：94mm 厚度：95mm

（12）殼體材料和顏色：ABS，灰色

（13）重量：約 450g

（14）安裝孔間距：預埋安裝尺寸：158mm 明裝固定孔間距： 79mm×96mm

結構特征、安裝與布線

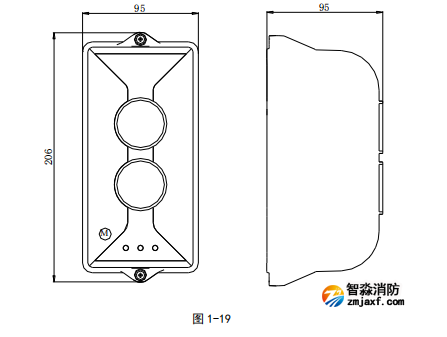

本探測器外形示意圖如圖 1-19：

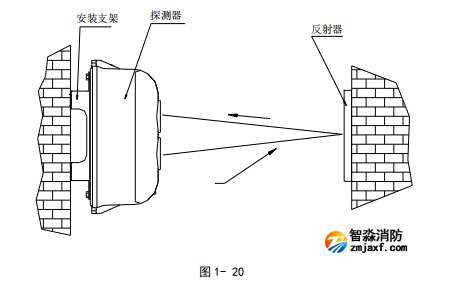

將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上，探測器外形安裝示意圖如圖 1-20：

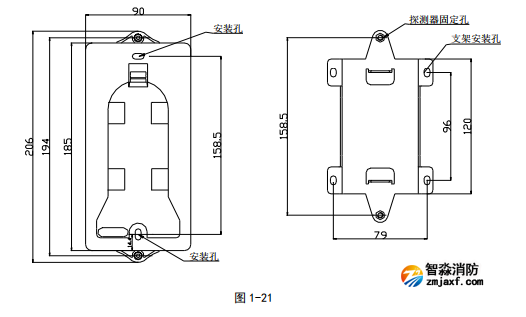

探測器采用明裝安裝，安裝方式有兩種：穿線管預埋和穿線管明裝。當穿線管預埋時，可將探測器底殼安裝在 86H50 型預埋盒的上方；當穿線管明裝時，采用支架安裝方式，底殼安裝孔距及支架安裝孔

尺寸如圖 1-21 所示。

當探測器與反射器間的安裝距離大于等于 5m（小于等于 40m）時，需安裝 1 塊反射器；安裝距

離小于 10m 時，需要在反射板上粘貼遮光面膜（物資代碼：20103775，單獨訂購）來減小反射面積。

當探測器與反射器間的安裝距離大于 40m（小于等于 100m）時，需安裝 4 塊反射器。單塊反射

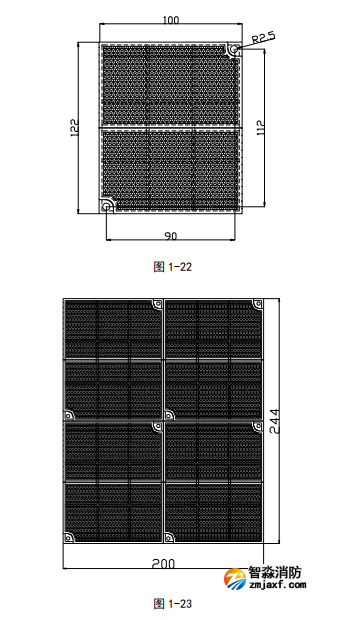

器安裝需用兩只?6 塑料脹釘將其固定，安裝尺寸如圖 1-22 所示，四塊反射器安裝時應擺放緊密，

反射器之間不應留空隙，安裝示意圖如圖 1-23 所示（圖未按比例）。

探測器需要與火災報警控制器信號總線（無極性）連接，總線接探測器的接線端子 Z1、Z2 上，反射器不需接線。

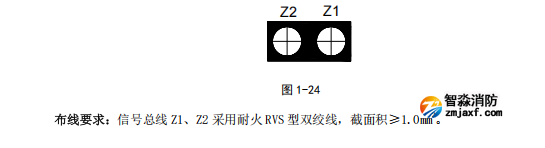

接線端子示意圖如圖 1-24。
