海灣JTWB-ZCD-G1(A)型點型感溫火災探測器接線安裝技術
海灣JTWB-ZCD-G1(A)型點型感溫火災探測器接線安裝技術
特點
JTWB-ZCD-G1(A)型點型感溫火災探測器是利用熱敏元件對溫度的敏感性來檢測環境溫度，特別
適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。本探
測器報警方式為電流型，與GST-LD-8319輸入模塊、GST-LD-8320終端器配合使用可接入本公司生產
的各類火災報警控制器，完成探測器的信號處理。本探測器主要具有以下特點：
（1）結構新穎、外形美觀；
（2）內置單片機，固化高可靠火災判斷程序；
（3）采用特殊工藝進行處理，工作穩定可靠；
（4）探測器具有A1R和BS兩種類別，可用于更廣泛的溫度環境，可使用編碼器進行現場設置。
主要技術指標
（1）探測器類別：P（A1R 和 BS 可設，出廠默認類別在探測器銘牌上標注）
（2）工作電壓：DC12V～DC28V
（3）監視電流≤60μA(注：靜態時探測器可工作在 DC12V～DC28V 電壓范圍內)
（4）報警電流：10mA～30mA
（5）報警確認燈：紅色（巡檢時閃爍，報警時常亮）
（6）使用環境：
溫 度： A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃
BS 類別：典型應用溫度 40℃；范圍 -10℃～65℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP33
（8）外形尺寸：直徑：100mm，高：58mm(帶底座)
保護面積
當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m2～30m2。具體參
數應以《火災自動報警系統設計規范》（GB 50116）為準。
結構特征、安裝與布線
外形結構與 JTW-ZCD-G3N 型點型感溫火災探測器相同。
安裝及布線方式與 JTY-GF-GST104 型點型光電感煙火災探測器相同。

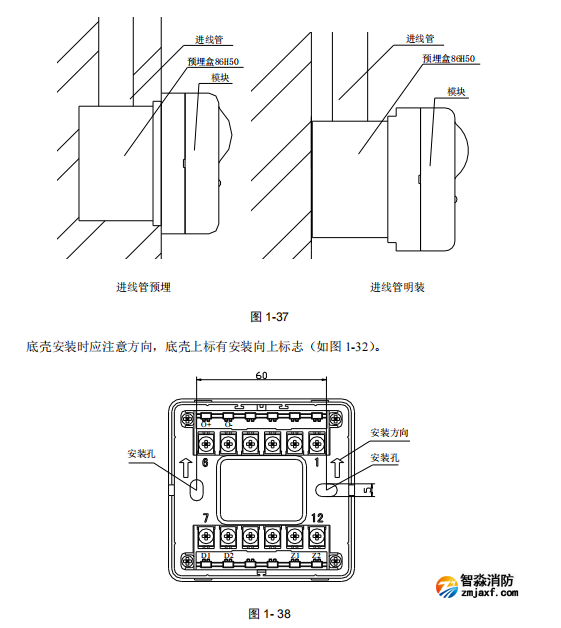

探測器與 GST-LD-8319 輸入模塊配合應用，
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.yyssss.com/；海灣服務熱線：18910580194
