一、消火栓箱內消火栓按鈕的配置

《消火栓箱》 GB/T14561-2019

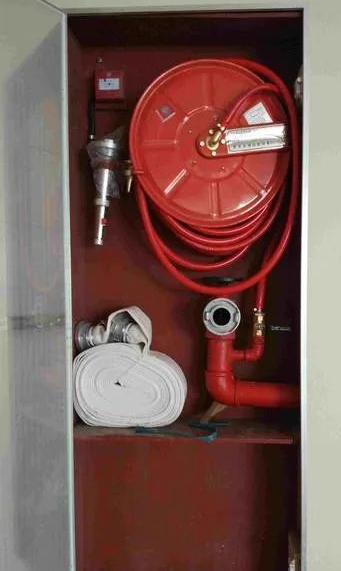

3.1 消火栓箱 fire hydrant cabinet
    固定安裝在建筑物內的消防給水管路上，由箱門、箱體、室內消火栓、消防接口、消防水帶、消防水槍、消防軟管卷盤及電器設備等消防器材組成，具有給水、滅火、控制及報警等功能的箱式消防裝置。

5.9.6 電器設備

    5.9.6.1 消火栓按鈕

    消火栓箱內配置的消火栓按鈕應為符合GB16806-2006中4.12規定。

二、消火栓按鈕的基本要求

  《消防聯動控制系統》 GB16806-2006

消防聯動控制系統 ：
    火災自動報警系統中，接收火災報警控制器發出的火災報警信號，按預設邏輯完成各項消防功能的控制系統。通常由消防聯動控制器、模塊、氣體滅火控制器、消防電氣控制裝置、消防設備應急電源、消防應急廣播設備、消防電話、傳輸設備、消防控制室圖形顯示裝置、消防電動裝置、消火栓按鈕等全部或部分設備組成。

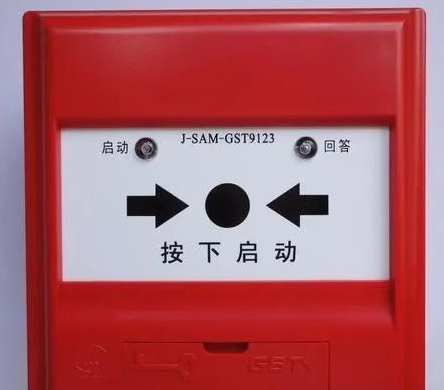

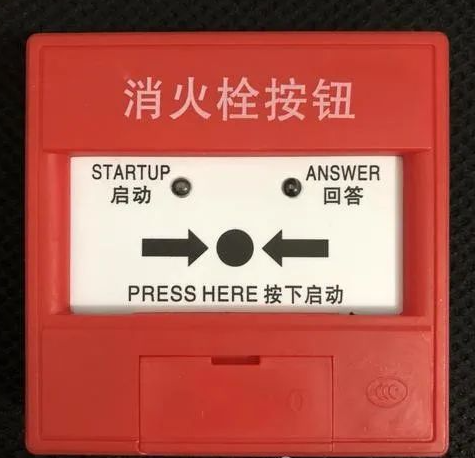

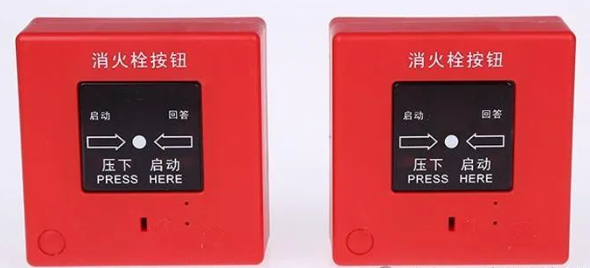

4.12 消火栓按鈕

4.12.1 基本功能
4.12.1.1 消火栓按鈕的工作電壓應采用不大于36 V的安全電壓。
4.12.1.2 消火栓按鈕應具有向消火栓水泵控制器或消防聯動控制器發送啟動控制信號，并接收水泵啟動回答信號的功能。
4.12.1.3 消火栓按鈕的正常監視狀態應可通過其前面板外觀清晰識別，啟動零件不應破碎、變形或移位。
4.12.1.4 消火栓按鈕從正常監視狀態進入啟動狀態可以通過擊碎啟動零件或使啟動零件移位完成，進入啟動狀態的消火栓按鈕應能從前面板外觀變化清晰識別且與正常監視狀態有明顯區別。
4.12.1.5 消火栓按鈕應設紅色啟動確認燈，消火栓按鈕啟動零件動作后，啟動確認燈應點亮，并保持至啟動狀態被復位。
4.12.1.6 消火栓按鈕應設綠色回答確認燈，水泵啟動并給出回答信號后，回答確認燈應點亮，并保持至水泵停止工作。
4.12.1.7 如通過啟動、回答確認燈顯示消火栓按鈕其他工作狀態，被顯示的狀態應與啟動、回答指示的狀態有明顯區別。
4.12.1.8 具有火災報警功能的消火栓按鈕可通過點亮啟動確認燈同時指示啟動和報警狀態，且還應滿足GB 19880的要求。
4.12.1.9 消火栓按鈕動作后應僅能使用工具通過下述方法進行復位：
        a) 對啟動零件不可重復使用的，更換新的啟動零件；
        b) 對啟動零件可重復使用的，復位啟動零件。
4.12.1.10 啟動零件不可重復使用的消火栓按鈕應有專門測試手段，在不擊碎啟動零件的情況下進行模擬啟動及復位測試。
4.12.2 結構與外觀
4.12.2.1 消火栓按鈕外殼的邊角應鈍化，減少使人受傷的可能性。操作啟動零件時不應對操作者產生傷害。
4.12.2.2 消火栓按鈕的操作面板應符合下述要求：
        a) 在前面板垂直中心線的正中間；
        b) 可以設計成允許與前面板水平中心線有垂直偏差。
        消火栓按鈕的操作面板應與前面板在同一水平面或嵌入前面板里，但不能凸出前面板外。消火栓按鈕按制造商規定的安裝方式安裝后，前面板應與安裝面平行，且凸出安裝面至少15 mm。
4.12.2.3 消火栓按鈕前面板面積應大于6400 mm2，操作面板面積應大于1000 mm2。
4.12.2.4 消火栓按鈕按制造商規定的安裝方式安裝后，除下述部位外，可視的表面顏色應為紅色：
        a) 操作面板；
        b) 4.12.2.5、4.12.2.6、4.12.2.7中規定的符號和文字。
4.12.2.5 消火栓按鈕前面板上的符號和文字均應在前面板水平中心線下方。非紅色標識部分總面積不應超過前面板面積的5％。

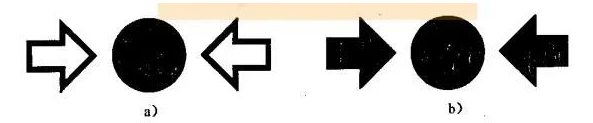

4.12.2.6 消火栓按鈕的操作面板上應標注圖3a)或圖3b)所示的圖形符號。圖形標識可附有補充性文字(如：按下啟動)。符號和文字總面積不應超過操作面板總面積的10％。

4.12.2.7 消火栓按鈕操作面板上的其他符號、文字不應影響4.12.2.6中規定的圖形標識，且限制在操作面板上部和/或下部25％區域內。除4.12.2.6中規定的圖形標識外，操作面板上的標識與操作面板的顏色應有明顯區別且總面積不應超過操作面板面積的5％。
4.12.2.8 消火栓按鈕應至少具有一常開或常閉接點，接點容量應在使用說明書中說明。
4.12.2.9 消火栓按鈕的指示燈點亮時，在其正前方2 m處，光照度不超過500 lx的環境條件下，應清晰可見。

三、消火栓按鈕的作用

《火災自動報警系統設計規范》 GB50116-2013

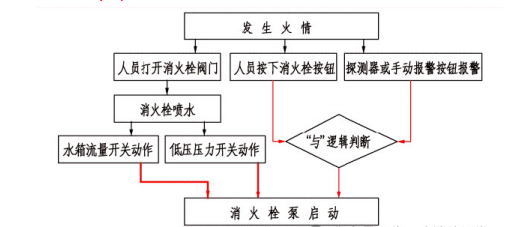

4.3.1 聯動控制方式，應由消火栓系統出水干管上設置的低壓壓力開關、高位消防水箱出水管上設置的流量開關或報警閥壓力開關等信號作為觸發信號，直接控制啟動消火栓泵，聯動控制不應受消防聯動控制器處于自動或手動狀態影響。當設置消火栓按鈕時，消火栓按鈕的動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號，由消防聯動控制器聯動控制消火栓泵的啟動。

條文說明

4.3.1 消火栓使用時，系統內出水干管上的低壓壓力開關、高位消防水箱出水管上設置的流量開關，或報警閥壓力開關等均有相應的反應，這些信號可以作為觸發信號，直接控制啟動消火栓泵，可以不受消防聯動控制器處于自動或手動狀態影響。當建筑物內設有火災自動報警系統時， 消火栓按鈕的動作信號作為火災報警系統和消火栓系統的聯動觸發信號，由消防聯動控制器聯動控制消防泵啟動，消防泵的動作信號作為系統的聯動反饋信號應反饋至消防控制室，并在消防聯動控制器上顯示。消火栓按鈕經聯動控制器啟動消防泵的優點是減少布線量和線纜使用量，提高整個消火栓系統的可靠性。消火栓按鈕與手動火災報警按鈕的使用目的不同，不能互相替代。穩高壓系統中，雖然不需要消火栓按鈕啟動消防泵，但消火栓按鈕給出的使用消火栓位置的報警信息是十分必要的，因此穩高壓系統中，消火栓按鈕也是不能省略的。
   當建筑物內無火災自動報警系統時，消火栓按鈕用導線直接引至消防泵控制箱（柜），啟動消防泵。

《火災自動報警系統施工及驗收標準》 GB50166-2019

4.17.3 應對消火栓按鈕的離線故障報警功能進行檢查并記錄，消火栓按鈕的離線故障報警功能應符合下列規定：
    1 使消火栓按鈕處于離線狀態，消防聯動控制器應發出故障聲、光信號；
    2 消防聯動控制器的報警信息顯示功能應符合本標準第4.1.2條的規定。
4.17.4 對消火栓按鈕的啟動、反饋功能進行檢查并記錄，消火栓按鈕的啟動、反饋功能應符合下列規定：
    1 使消火栓按鈕動作，消火栓按鈕啟動確認燈應點亮并保持，消防聯動控制器應發出聲、光報警信號，記錄啟動時間；
    2 消防聯動控制器應顯示啟動設備名稱和地址注釋信息，且控制器顯示的地址注釋信息應符合本標準第４.2.2條的規定；
    3 消防泵啟動后，消火栓按鈕回答確認燈應點亮并保持。

Ⅱ 消火栓系統控制調試

4.17.5 應使消防聯動控制器與消防泵控制箱、柜等設備相連接，接通電源，使消防聯動控制器處于自動控制工作狀態。
4.17.6 應根據系統聯動控制邏輯設計文件的規定，對消火栓系統的聯動控制功能進行檢查并記錄，消火栓系統的聯動控制功能應符合下列規定：
    1 應使任一報警區域的兩只火災探測器，或一只火災探測器和一只手動火災報警按鈕發出火災報警信號，同時使消火栓按鈕動作；
    2 消防聯動控制器應發出控制消防泵啟動的啟動信號，點亮啟動指示燈；
    3 消防泵控制箱、柜應控制消防泵啟動；
    4 消防聯動控制器應接收并顯示干管水流指示器的動作反饋信號，顯示設備的名稱和地址注釋信息，且控制器顯示的地址注釋信息應符合本標準第4.2.2條的規定；
    5 消防控制器圖形顯示裝置應顯示火災報警控制器的火災報警信號、消火栓按鈕的啟動信號、消防聯動控制器的啟動信號、受控設備的動作反饋信號，且顯示的信息應與控制器的顯示一致。
