海灣GST-LD-8369J 環型總線隔離器接線安裝技術
文章來源：m.yyssss.com作者：海灣消防公司人氣：454日期：2025-06-16 15:25:44
海灣GST-LD-8369J環型總線隔離器接線安裝技術
特點
GST-LD-8369J環型總線隔離器，主要用于隔離總線上發生短路的部分，保證總線上的其它設備
正常工作。待故障修復后，總線隔離器可將被隔離出去的部分重新納入系統。并且，使用隔離器便
于確定總線發生短路的位置。
采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁
干擾有良好的抑制能力；
端口采用電壓檢測，產品性能更可靠。
主要技術指標
（1）工作電壓：總線 24V 允許范圍：16V～28V
（2）工作電流：待機電流≤0.15mA 動作電流≤1.28mA
（3）動作確認燈：黃色
（4）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（5）外殼防護等級：IP30
（6）外形尺寸：
86mm×86mm×41mm （帶底殼）
結構特征、安裝與布線

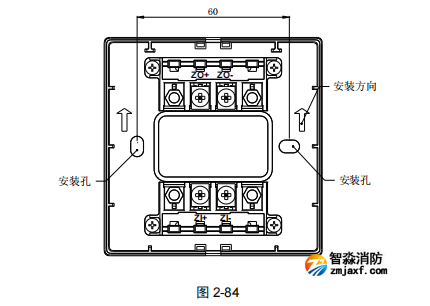

隔離器的外形尺寸及結構與 GST-LD-8300B 環型總線接口相同，安裝方法也相同，其端子示意
圖如錯誤!未找到引用源。84：
其中:
ZI+、ZI-：輸入信號總線, ZI+為正極，ZI-為負極；
ZO+、ZO-：輸出信號總線，ZO+為正極，ZO-為負極；
布線要求：直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的耐火 RVS 雙絞線
應用方法
串入總線，2 個相鄰隔離器之間不能超過 32 個設備。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.yyssss.com/；海灣服務熱線：18910580194
