海灣GST-LD-8321中繼模塊接線安裝技術
海灣GST-LD-8321中繼模塊接線安裝技術
特點
GST-LD-8321 中繼模塊采用 DC24V 供電，總線信號輸入與輸出間電氣隔離，完成了探測器總線
的信號隔離傳輸，可增強整個系統的抗干擾能力，并且具有擴展探測器總線通訊距離的功能。GSTLD-8321 中繼模塊主要用于總線處在有比較強的電磁干擾的區域及總線長度超過 1000m 需要延長總線通訊距離的場合。
主要技術指標
（1） 總線輸入距離≤1000m
（2） 總線輸出距離≤1000m
（3） 電源電壓：DC18V～DC27V
（4） 靜態工作電流≤20mA
（5） 帶載能力及兼容性：可配接 1～242 點總線設備，兼容所有總線設備
（6） 隔離電壓：總線輸入與總線輸出間隔離電壓≥1500V
（7） 使用環境： 溫度：-10℃～+50℃
相對濕度≤95%，不結露
（8） 外形尺寸：85mm×128mm×56mm
結構特征、安裝與布線

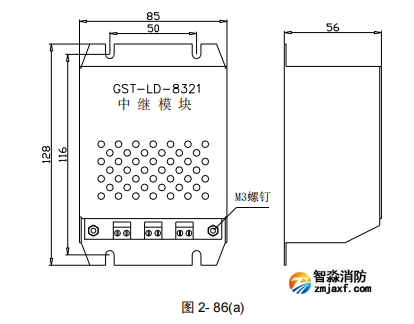

GST-LD-8321 中繼模塊的外形尺寸及結構示意圖如圖2-86(a)所示，采用 M3 螺釘固定，室內安裝。
對外接線端子圖如圖 2-86(b)：
其中：
24VIN：DC24V 電源無極性輸入端子，電源與中繼器的輸出總線共地。
Z1IN、Z2IN：無極性信號二總線輸入端子，與控制器無極性信號二總線輸出連接，距離應小于
1000m。
Z1O、Z2O：隔離無極性兩總線輸出端子，總線最大長度應小于 1000m。
布線要求：無極性信號二總線采用耐火 RVS 雙絞線，截面積≥1.0 mm2；24V 電源線采用耐火 BV
線，截面積≥1.5mm2。
