海灣GST-GBFB-200A 廣播控制盤接線安裝技術
海灣GST-GBFB-200A 廣播控制盤接線安裝技術
海灣GST-GBFB-200A 廣播控制盤特點
GST-GBFB-200A 廣播分配盤是消防應急廣播系統配套產品,它與廣播功率放大器、音箱、GSTLD-8305 型輸出模塊等設備共同組成消防應急廣播系統。同時它也通過 RS485 串行總線與消防控制
器相連接,一起完成消防聯動控制。它可以同時接入最多 15 臺功放,以滿足工程上的最大限度的需
要。具備 SD 卡接口,可播放 SD 卡中 MP3 格式音頻進行正常廣播。作為應急廣播也兼顧了正常廣
播播音的需要,二者自由切換,應急廣播優先。
海灣GST-GBFB-200A 廣播控制盤主要技術指標
(1) 工作電壓:DC24V
(2) 工作電流:<150mA
(3) 失真度:<5%
(4) 信噪比:≥70dB
(5) 通訊模式:RS485 (波特率 4800bps)
(6) 可最多級聯 15 臺功率放大器
(7) 使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不結露
(8) 外形尺寸:
88.1mm(高 2U)×482.6mm(寬)×155mm(厚)
結構特征、安裝與布線

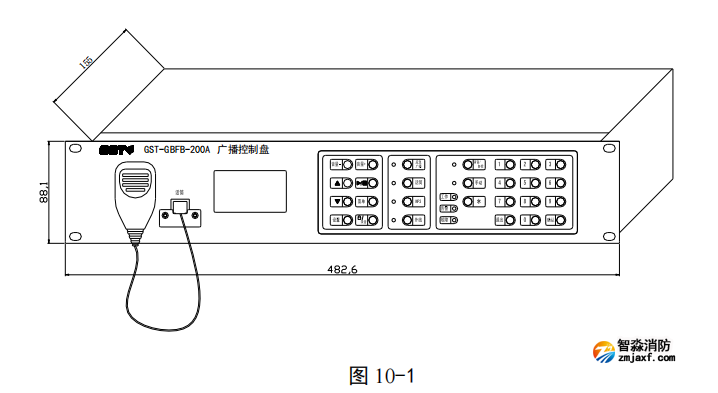

GST-GBFB-200A 廣播控制盤外形及結構示意圖如圖 10-1。

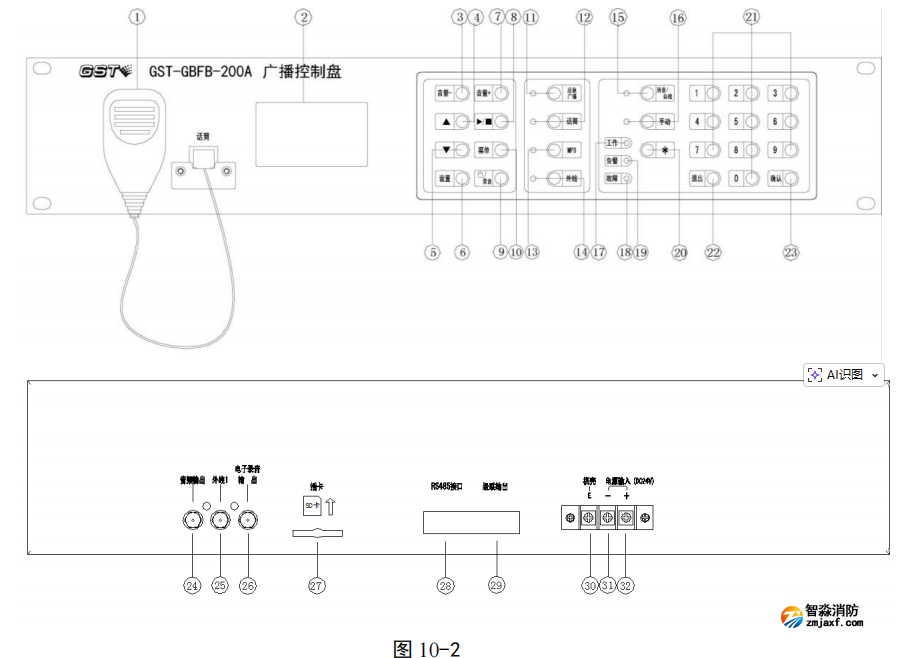

本廣播控制盤采用標準插盤結構安裝,前、后部示意圖如圖 10-2。

1) 手持黑話筒(PTT):本機隨機提供專用話筒,用于對外進行話筒廣播,話筒插口處可用隨
機附贈的話筒擋板固定。
2) 液晶顯示屏(LCD):操作顯示界面,用于顯示所操作的信息和機器狀態警報信息。
3) 音量-:音量調節按鍵,用于減小音量。
4) 上翻鍵:用于液晶滾屏上翻(MP3 播音模式時用于選曲上一首)。
5) 下翻鍵:用于液晶滾屏下翻(MP3 播音模式時用于選曲下一首,長按用于播音界面切換到分區開啟信息顯示界面)。
6) 設置鍵:按此鍵進入設置菜單,廣播盤處于播音模式時該按鍵操作無效。
7) 音量+:音量調節按鍵,用于增大音量。
8) 播放/暫停鍵:MP3 播音及應急錄音回放時,用于對選定音頻文件播放/暫??刂啤?/p>
9) 解鎖/錄音鍵:按此鍵并輸入正確密碼后設備可進入解鎖狀態。解鎖狀態下,按此鍵可直接進入
電子語音設置中的話筒錄音選項卡。
10) 菜單鍵:MP3 菜單選擇鍵,用于對播音循環方式的設置,只有在 MP3 播音界面時該按鍵操作有
效。具體操作見 4.1 內容。
11) 應急廣播鍵及指示燈:解鎖狀態下重復按鍵可進入或退出應急播音狀態,紅色工作指示燈。
12) 話筒鍵及指示燈:重復按鍵可進入或退出話筒播音狀態。鎖定狀態下進入的是話筒背景播音狀
態(綠燈);解鎖狀態下操作進入話筒應急播音狀態(紅燈)。
13) MP3 鍵及指示燈:重復按鍵可進入或退出 MP3 播音狀態,綠色工作指示燈。
14) 外線鍵及指示燈:重復按鍵可進入或退出外線播音,綠色工作指示燈。
15) 消音/自檢鍵及指示燈:蜂鳴器訊響時按下可消音,同時綠色指示燈亮。廣播盤有故障報出
并且處于播音狀態時,按兩次可返回到故障界面并消音。長按 3s 廣播盤聯動功率放大器進
行自檢。
16) 手動鍵及指示燈:按此鍵可進行手自動狀態切換。手動模式時,綠色指示燈亮,廣播控制盤
對聯動火警信號不做處理。
17) 工作指示燈:綠色,點亮?xí)r說明本機供電正常。
18) 故障指示燈:黃色,點亮?xí)r說明系統出現了故障。
19) 告警指示燈:紅色,點亮?xí)r說明本機接收到控制器發來的火警信號。
20) *鍵:通配符*作為數字鍵的補充(一個*號代表 0-9,比如 01000*,代表 010000、010001、
010002….010009 共 10 個分區號碼)用于啟閉分區。輸入分區號******,表示通播請求。
21) 數字鍵:用于 0~9 的數字輸入選擇。
22) 退出鍵:用于關閉分區、退出菜單等操作。
23) 確認鍵:用于分區開啟及輸入確認。
24) 音頻輸出:本機音頻輸出端口,連接功率放大器的音頻輸入。
25) 外線 1:外接音頻信號輸入接口,如 CD 唱機、收音機等。
26) 電子錄音輸出:話筒應急錄音輸出接口。
27) SD 卡卡槽:可插 FAT32 系統(容量小于 64GB)SD 卡或 TF 卡(含卡托),作為 MP3 放音的
音源。
28) RS485 接口:接消防控制器串行總線,RS485 通訊接口。
29) 級聯輸出接口:控制信號輸出線,接功率放大器級聯輸入。
30) 機殼地:本機接地端子。
31) 電源輸入負極:本機 24V 電源接入口。
32) 電源輸入正極:本機 24V 電源接入口,注意電源正負不能反接。
布線要求:定壓輸出線采用耐火 RV 線,截面積≥1.5mm2。最大傳輸距離 1500 米。
