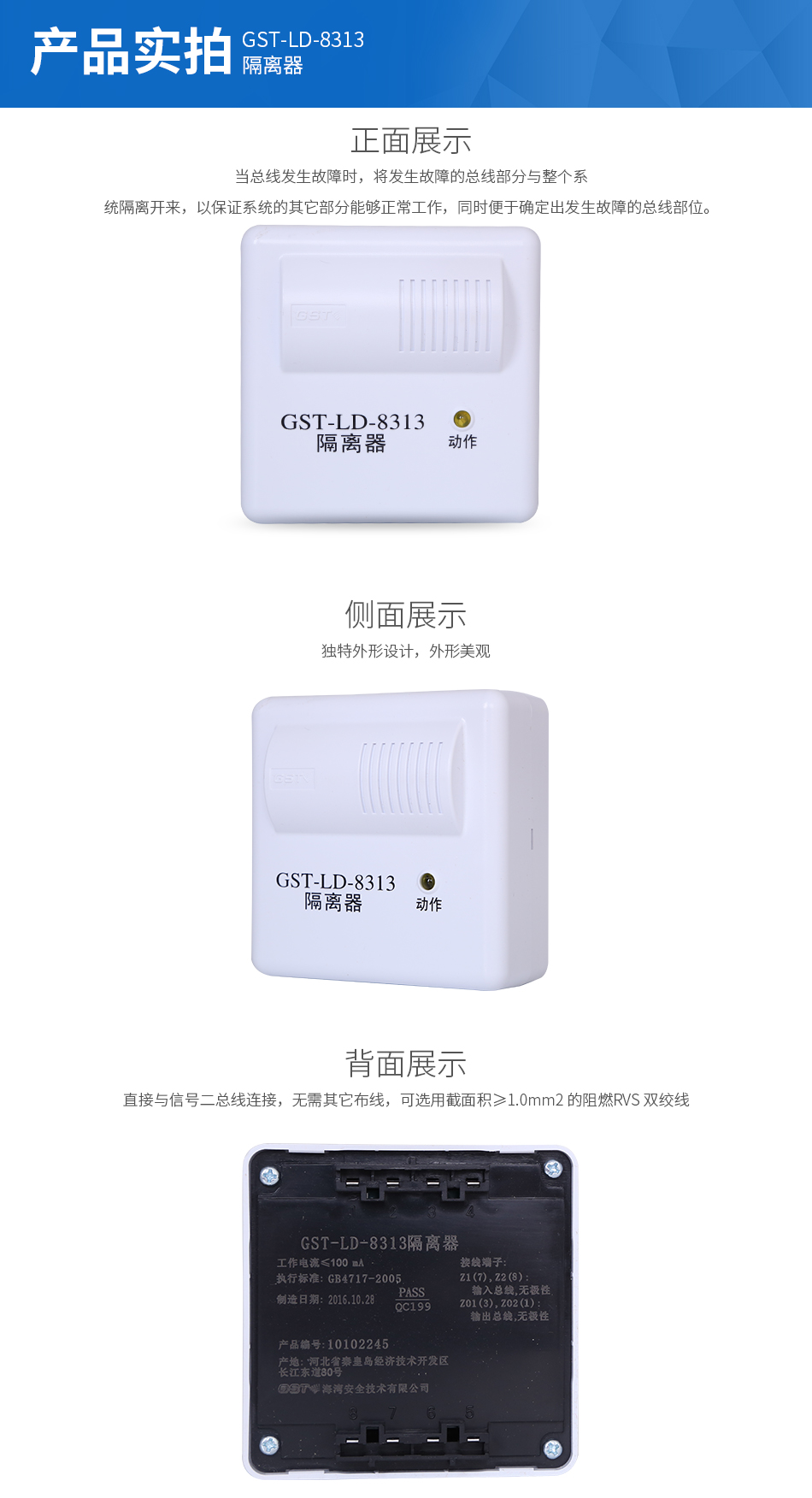

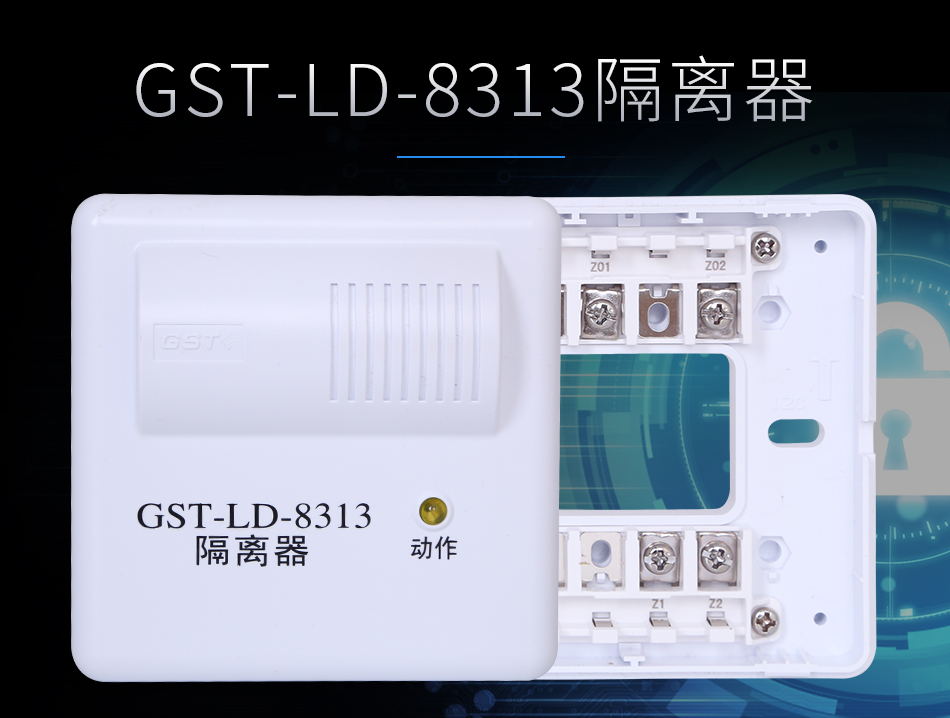

GST-LD-8313型隔離器
文章來源：m.yyssss.com作者：海灣消防公司人氣：2090日期：2019-05-03 10:33:44
一、GST-LD-8313隔離器特點
在總線制火災自動報警系統中，往往會出現某一局部總線出現故障（例如短路）造成整個報警系統無法正常工作的情況。隔離器的作用是，當總線發生故障時，將發生故障的總線部分與整個系統隔離開來，以保證系統的其它部分能夠正常工作，同時便于確定出發生故障的總線部位。當故障部分的總線修復后，隔離器可自行恢復工作，將被隔離出去的部分重新納入系統。

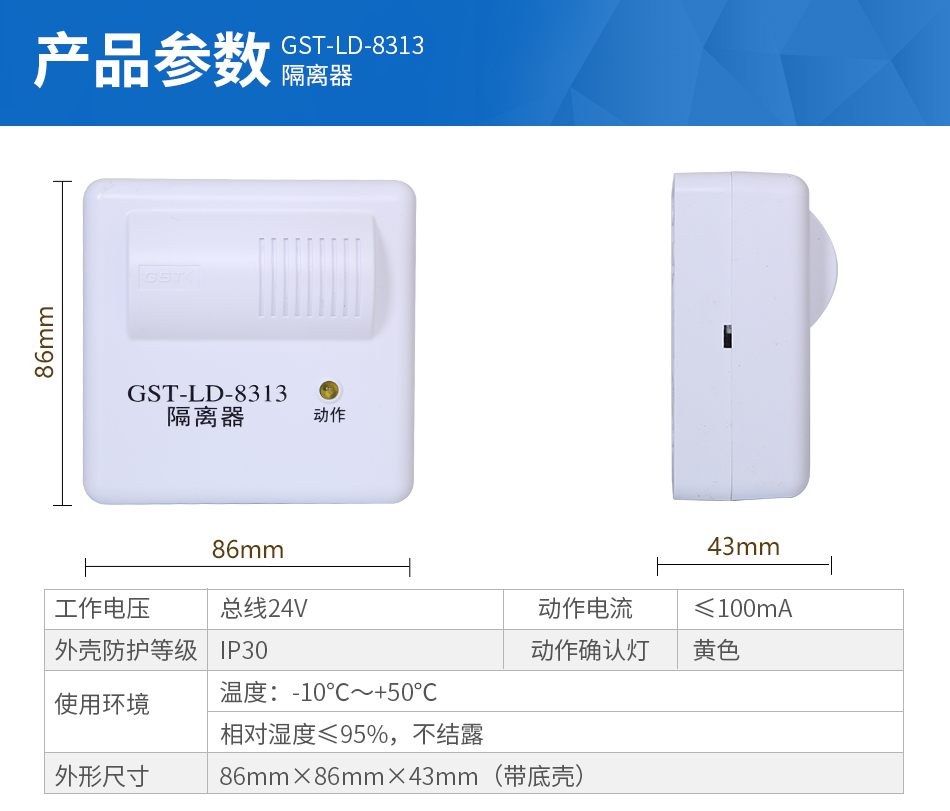

二、GST-LD-8313隔離器主要技術指標
?。?）工作電壓：總線24V
?。?）動作電流≤100mA
?。?）動作確認燈：黃色
?。?）使用環境：溫度：-10℃～+50℃ 相對濕度≤95%，不結露
?。?）外殼防護等級：IP30
?。?）外形尺寸：86mm×86mm×43mm（帶底殼）
三、GST-LD-8313隔離器結構特征、安裝與布線

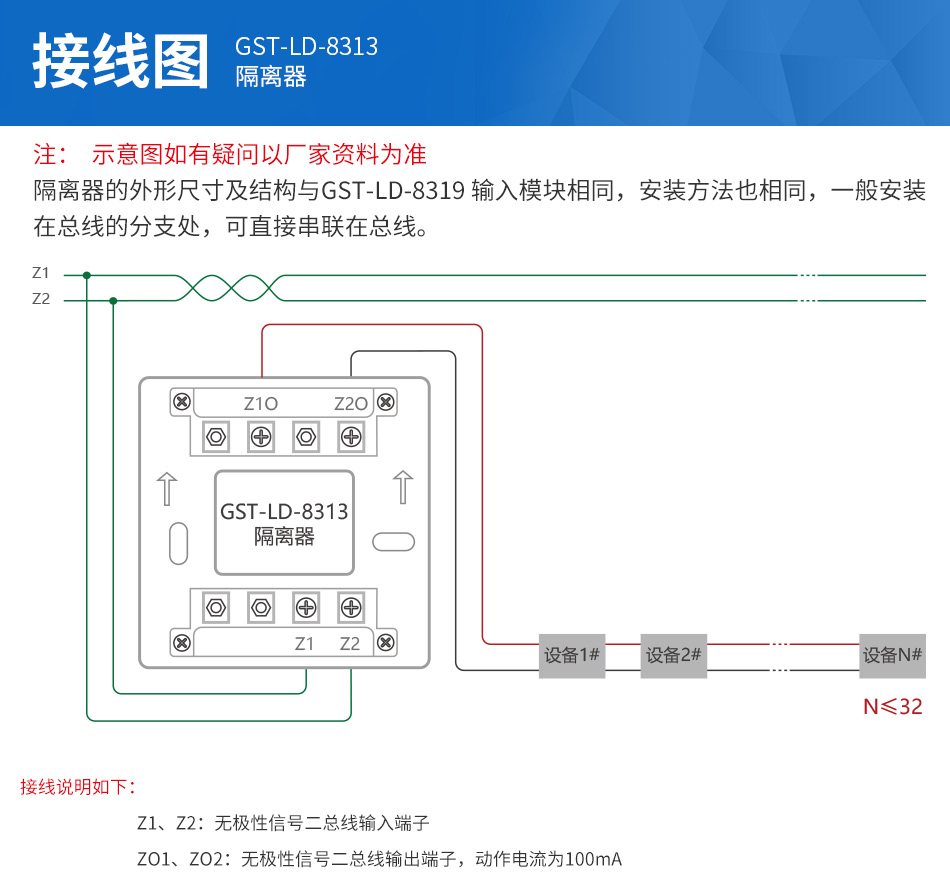

隔離器的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，一般安裝在總線的分支處，可直接串聯在總線上，其端子示意圖如下圖：
其中:
Z1、Z2：無極性信號二總線輸入端子
ZO1、ZO2：無極性信號二總線輸出端子，動作電流為100mA
布線要求：直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的阻燃RVS雙絞線。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.yyssss.com/海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.yyssss.com/；海灣服務熱線：18910580194
