TSZ-GSTN60消防電話總機
文章來源:m.yyssss.com作者:海灣消防公司人氣:2899日期:2020-04-04 13:03:07

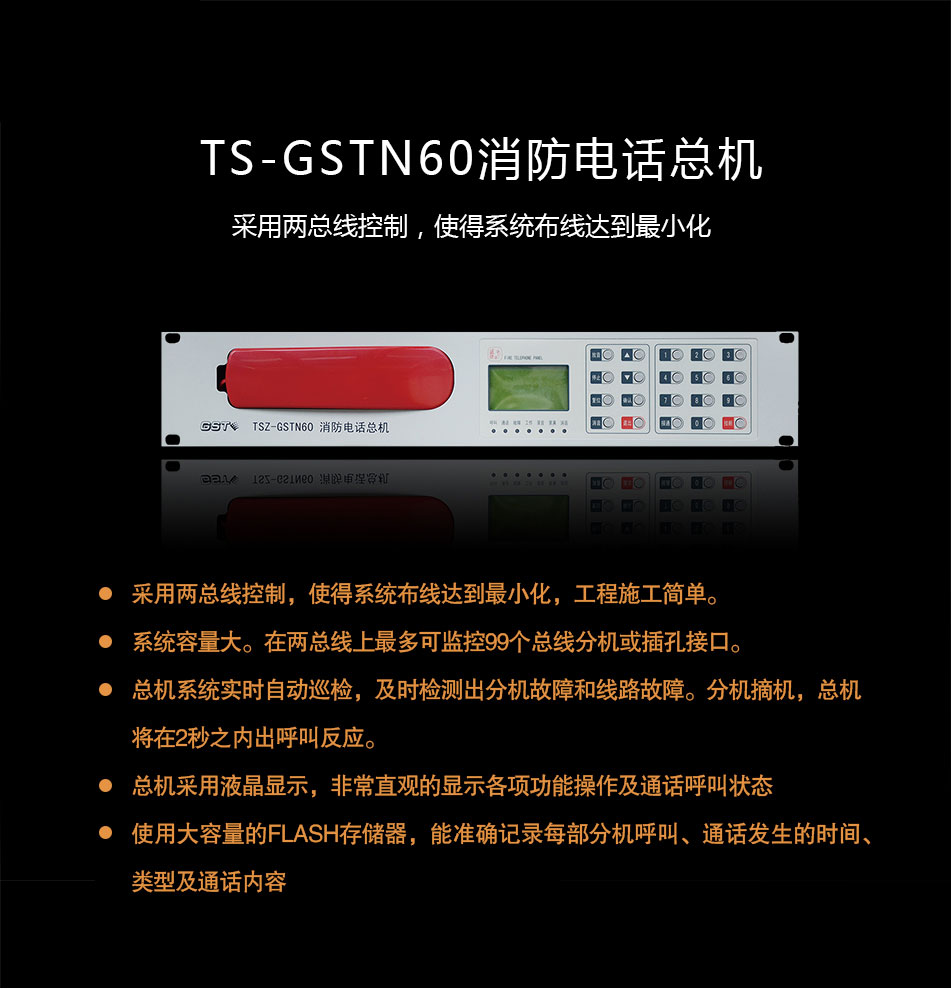

一、海灣TS-GSTN60消防電話總機特點
采用兩總線控制??倷C、電話分機及電話插孔接口之間兩總線連接,使得系統布線達到最小化,工程施工簡單。
系統容量大。在兩總線上最多可監控99個總線分機或插孔接口。
總機系統實時自動巡檢,及時檢測出分機故障和線路故障。分機摘機,總機將在2秒之內出呼叫反應。
總機采用液晶漢字圖形顯示,可以非常直觀的顯示各項功能操作及通話呼叫狀態,使用非常便利。
總機中使用了一片大容量的FLASH存儲器,可以存儲9小時以上的通話錄音,及500條記錄,能準確記錄每部分機呼叫、通話發生的時間、類型及通話內容,

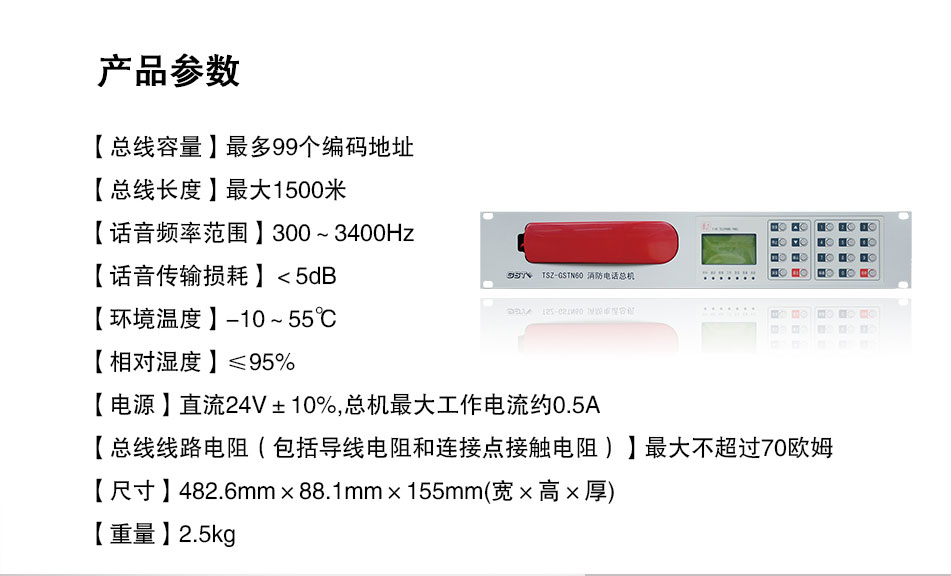

二、海灣TS-GSTN60 消防電話總機主要技術指標
電源:直流24V±10%,總機最大工作電流約0.5A
總線線路電阻(包括導線電阻和連接點接觸電阻):最大不超過70歐姆
總線容量:最多99個編碼地址
總線長度:最大1500米
話音頻率范圍:300~3400Hz
話音傳輸損耗:<5dB
工作環境:環境溫度:-10~55℃;相對濕度:≤95%

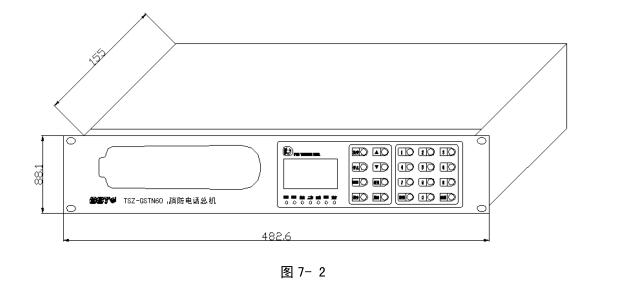

電話總機的尺寸和重量 尺寸:482.6mm×88.1mm×155mm(寬×高×厚),如圖7-2。 重量:2.5kg


三、海灣TS-GSTN60消防電話總機結構特征、安裝與布線
電話總機的安裝方式采用2U標準上架式結構。線路傳輸?shù)恼Z音信號是小幅度的模擬信號,極易受到空間輻射、報警系統、廣播系統等信號干擾,所以現場布線時,電話系統的穿線管道應獨立敷設,不要同報警系統、廣播系統等線路同管穿線,采用的導線宜選用截面積不小于1.0mm2的屏蔽雙色雙絞線,這樣可以保證清晰的話音質量。

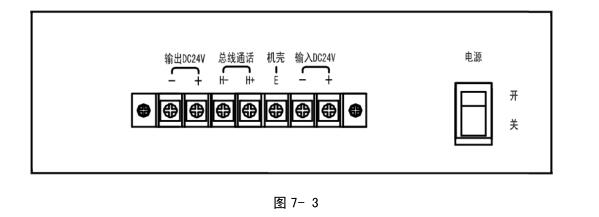

圖7-3中,“總線通話H+H-”連接總線分機和插孔接口或消防電話中繼器,接線時分正負極性,接反不能正常工作,但不會損壞總線部件。“輸入DC24V和機殼E”連接外部直流電源和AC220V保護地。

圖7-3中,“總線通話H+H-”連接總線分機和插孔接口或消防電話中繼器,接線時分正負極性,接反不能正常工作,但不會損壞總線部件。“輸入DC24V和機殼E”連接外部直流電源和AC220V保護地。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://m.yyssss.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://m.yyssss.com/;海灣服務熱線:18910580194
