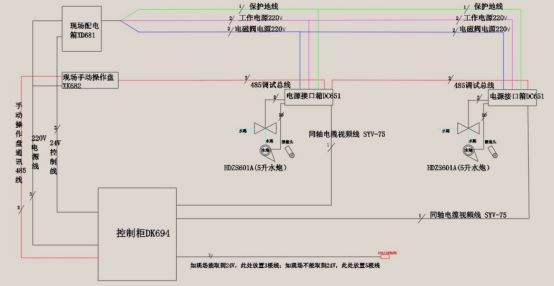

下面我們以5L水炮為例詳細分析電磁閥的控制原理及控制過程：

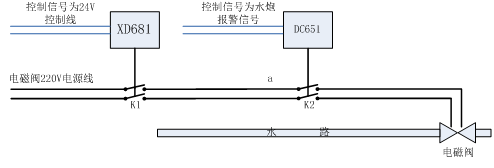

現場水炮通過自身所帶的紫外和紅外探測器完成對火災的探測并報警；DC651收到報警信息后閉合開關K2；報警信息上傳給控制器，控制器根據報警的區域啟動對應區域的24V控制線，控制現場配電箱XD681的電磁閥電源，閉合K1；使電磁閥電源220V通電，電磁閥動作，水噴出；電磁閥電源由現場配電箱XD681和電源接口箱DC651兩級控制?？刂圃砣缦拢?/p>

當控制器設為自動禁止時，控制器24V控制線將不會輸出，K1不動作；在此情況下即使水炮報警，K2動作，電磁閥也不會動作，即不會出現噴水的情況；此情況下自動禁止是有效的。

自動控制功能是通過控制滅火控制器24V控制線完成，24V控制線通過現場配電箱XD681對電磁閥電源線進行控制而實現對電磁閥的控制。

1、 控制現場配電箱XD681電磁閥輸出的24V控制線，未接到控制器聯動設備接線端子上，直接接到24V輸出上，24V控制線一直有輸出，K1一直閉合，XD681失去對電磁閥電源線的控制，水炮自身報警就會噴水，自動禁止功能無效。

2、 現場未使用現場配電箱XD681，沒有XD681對電磁閥電源線的控制，水炮自身報警就會噴水，自動禁止功能無效。

3、 電磁閥控制電源線（a位置）和電源接口箱DC651電源線接在一起，XD681失去對電磁閥電源線的控制，水炮自身報警就會噴水，自動禁止功能無效。

水炮報警后將報警信息上傳至控制器，控制器通過聯動功能啟動水泵，自動禁止時，聯動不啟動，水泵不啟動；自動允許狀態下，可以自動聯動水泵。
