海灣中繼模塊GST-LD-8321_安裝接線圖
一、特點：
GST-LD-8321 中繼模塊采用DC24V 供電，總線信號輸入與輸出間電氣隔離，完成了探測器總線的信號隔離傳輸，可增強整個系統的抗干擾能力，并且具有擴展探測器總線通訊距離的功能。
GST-LD-8321 中繼模塊主要用于總線處在有比較強的電磁干擾的區域及總線長度超過1000m 需要延長總線通訊距離的場合。
二、結構特征、安裝與布線：

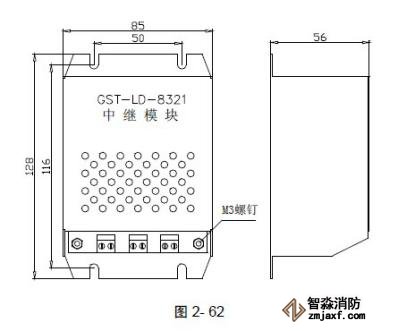

GST-LD-8321 中繼模塊的外形尺寸及結構示意圖如圖2- 62 所示，采用M3 螺釘固定，室內安裝。
GST-LD-8321中繼模塊外形尺寸示意圖

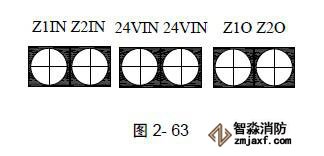

對外接線端子圖如圖2-63：
GST-LD-8321中繼模塊接線端子示意圖
其中：
24VIN：DC24V 電源無極性輸入端子，電源與中繼器的輸出總線共地。
Z1IN、Z2IN：無極性信號二總線輸入端子，與控制器無極性信號二總線輸出連接，距離應小于1000m。
Z1O、Z2O：隔離無極性兩總線輸出端子，總線最大長度應小于1000m。
布線要求：無極性信號二總線采用阻燃RVS 雙絞線，截面積≥1.0 mm2；24V 電源線采用阻燃BV線，截面積≥1.5mm2。
