海灣JTY-GD-G3點型光電感煙火災探測器接線安裝圖
文章來源：m.yyssss.com作者：海灣消防公司人氣：577日期：2024-09-14 11:26:19
在通用火災自動報警系統中，感煙探測器是運用最廣泛的一現場探測器件之一，現整理了海灣JTY-GD-G3感煙探測器的安裝接線圖，以供現場安裝的朋友們參考：

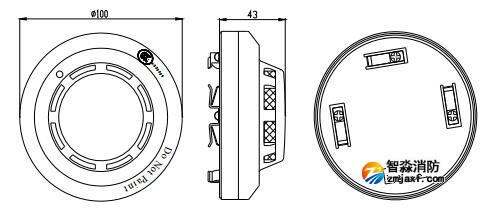

探測器的外形結構示意圖如圖1-1：

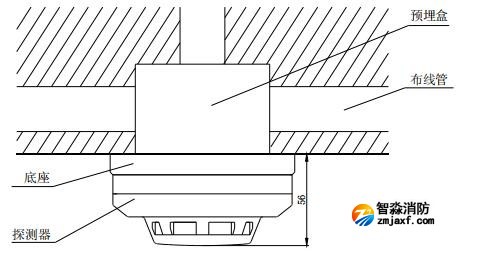

JTY-GD-G3感煙探測器安裝方式如圖1-2：

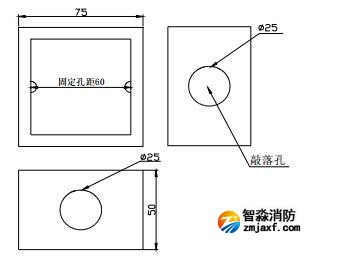

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：
DZ-02探測器通用底座外形示意圖如圖1-4：
底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。
待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。
布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
