火災自動報警系統組成、工作原理和適用范圍

文章來源：m.yyssss.com作者：海灣消防公司人氣：1591日期：2019-08-04 07:06:17

火災自動報警系統一般設置在工業與民用建筑內部和其他可對生命和財產造成危害的火災危險場所，與自動滅火系統、防排煙系統以及防火分隔設施等其他消防設施一起構成完整的建筑消防系統。

一、火災自動報警系統的組成

　　火災自動報警系統由火災探測報警系統、消防聯動控制系統、可燃氣體探測報警系統及電氣火災監控系統組成。

　?。ㄒ唬┗馂奶綔y報警系統

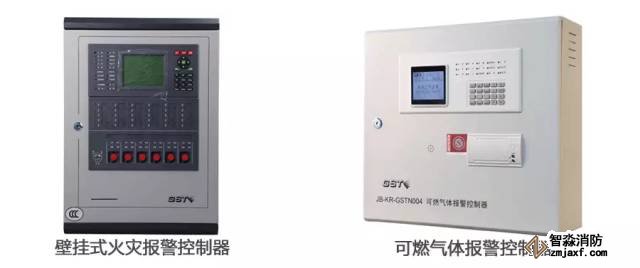

　　火災探測報警系統由火災報警它能及時、準確地探測被保護對象的初起火災，并做出報警響應從而使建筑物中的人員有足夠的時間在火災尚未發展蔓延到危害生命安全的程度時疏散至安全地帶，是保障人員生命安全的最基本的建筑消防系統。

　　1.觸發器件

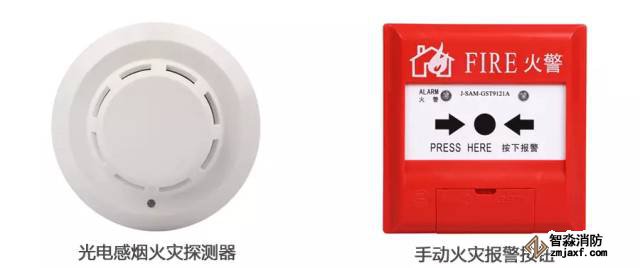

　　在火災自動報警系統中，自動或手動產生火災報警信號的器件稱為觸發器件，主要包括火災探測器和手動火災報警按鈕。

　　火災探測器是能對火災參數(如煙、溫度、氣體濃度等)響應并自動產生火災報警信號的器件。

　　手動火災報警按鈕是手動方式產生火災報警信號、啟動火災自動報警系統的器件。

　　2.火災警報裝置

　　在火災自動報警系統中用以發出區別于環境聲、光的火災警報信號的裝置稱為火災警報裝置。它以聲、光和音響等方式向報警區域發出火災警報信號以警示人們迅速采取安全疏散以及進行滅火救災措施。

　　3.電源

　　火災自動報警系統屬于消防用電設備其主電源應當采用消防電源，備用電源可采用蓄電池。系統電源除為火災報警控制器供電外還為與系統相關的消防控制設備等供電。

　?。ǘ┫缆?lián)動控制系統

　　消防聯動控制系統由消防聯動控制器、消防控制室圖形顯示裝置、消防電氣控制裝置（防火卷簾控制器、氣體滅火控制器等）、消防電動裝置、消防聯動模塊、消火栓按鈕、消防應急廣播設備、消防電話等設備和組件組成。

　　在火災發生時聯動控制器按設定的控制邏輯準確發出聯動控制信號給消防泵、噴淋泵、防火門、防火閥、防排煙閥和通風等消防設備，完成對滅火系統、疏散指示系統、防排煙系統及防火卷簾等其他消防有關設備的控制功能。

　　當消防設備動作后將動作信號反饋給消防控制室并顯示，實現對建筑消防設施的狀態監視功能，即接收來自消防聯動現場設備以及火災自動報警系統以外的其它系統的火災信息或其它信息的觸發和輸入功能。

　　1.消防聯動控制器

　　消防聯動控制器是消防聯動控制系統的核心組件。它通過接收火災報警控制器發出的火災報警信息，按預設邏輯對建筑中設置的自動消防系統（設施）進行聯動控制。消防聯動控制器可直接發出控制信號，通過驅動裝置控制現場的受控設備；對于控制邏輯復雜且在消防聯動控制器上不便實現直接控制的情況，可通過消防電氣控制裝置（如防火卷簾控制器、氣體滅火控制器等）間接控制受控設備，同時接收自動消防系統（設施）動作的反饋信號。

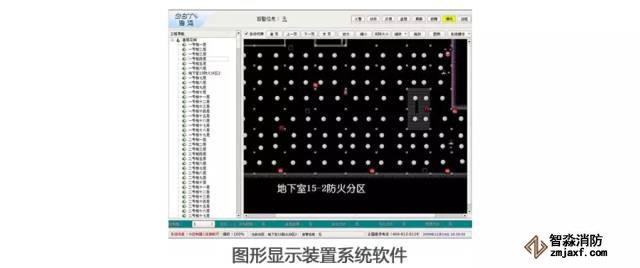

　　2.消防控制室圖形顯示裝置

　　消防控制室圖形顯示裝置用于接收并顯示保護區域內的火災探測報警及聯動控制系統、消火栓系統、自動滅火系統、防煙排煙系統、防火門及卷簾系統、電梯、消防電源、消防應急照明和疏散指示系統、消防通信等各類消防系統及系統中的各類消防設備（設施）運行的動態信息和消防管理信息，同時還具有信息傳輸和記錄功能。

　　3.消防電氣控制裝置

　　消防電氣控制裝置的功能是用于控制各類消防電氣設備，它一般通過手動或自動的工作方式來控制各類消防泵、防煙排煙風機、電動防火門、電動防火窗、防火卷簾、電動閥等各類電動消防設施的控制裝置及雙電源互換裝置，并將相應設備的工作狀態反饋給消防聯動控制器進行顯示。

　　4.消防電動裝置

　　消防電動裝置的功能是電動消防設施的電氣驅動或釋放，它是包括電動防火門窗、電動防火閥、電動防煙排煙閥、氣體驅動器等電動消防設施的電氣驅動或釋放裝置。

　　5.消防聯動模塊

　　消防聯動模塊是用于消防聯動控制器和其所連接的受控設備或部件之間信號傳輸?shù)脑O備，包括輸入模塊、輸出模塊和輸入輸出模塊。輸入模塊的功能是接收受控設備或部件的信號反饋并將信號輸入到消防聯動控制器中進行顯示，輸出模塊的功能是接收消防聯動控制器的輸出信號并發送到受控設備或部件，輸入輸出模塊則同時具備輸入模塊和輸出模塊的功能。

　　6.消火栓按鈕

　　消火栓按鈕是手動啟動消火栓系統的控制按鈕。

　　7.消防應急廣播設備

　　消防應急廣播設備由控制和指示裝置、聲頻功率放大器、傳聲器、揚聲器、廣播分配裝置、電源裝置等部分組成,是在火災或意外事故發生時通過控制功率放大器和揚聲器進行應急廣播的設備，它的主要功能是向現場人員通報火災發生指揮并引導現場人員疏散。

二、火災自動報警系統工作原理

　　在火災自動報警系統中，火災報警控制器和消防聯動控制器是核心組件，是系統中火災報警與警報的監控管理樞紐和人機交互平臺。

　?。ㄒ唬┗馂奶綔y報警系統

　　火災發生時安裝在保護區域現場的火災探測器，將火災產生的煙霧、熱量和光輻射等火災特征參數轉變?yōu)殡娦盘?，?jīng)數據處理后，將火災特征參數信息傳輸至火災報警控制器；或直接由火災探測器做出火災報警判斷將報警信息傳輸?shù)交馂膱缶刂破鳌?/span>

　　火災報警控制器在接收到探測器的火災特征參數信息或報警信息后，經報警確認判斷，顯示報警探測器的部位，記錄探測器火災報警的時間。

　　處于火災現場的人員在發現火災后可立即觸動安裝在現場的手動火災報警按鈕，手動報警按鈕便將報警信息傳輸?shù)交馂膱缶刂破?，火災報警控制器在接收到手動火災報警按鈕的報警信息后，經報警確認判斷顯示動作的手動報警按鈕的部位，記錄手動火災報警按鈕報警的時間。

　　火災報警控制器在確認火災探測器和手動火災報警按鈕的報警信息后，驅動安裝在被保護區域現場的火災警報裝置，發出火災警報向處于被保護區域內的人員警示火災的發生。

　?。ǘ┫缆?lián)動控制系統

　　火災發生時火災探測器和手動火災報警按鈕的報警信號等聯動觸發信號傳輸至消防聯動控制器，消防聯動控制器按照預設的邏輯關系對接收到的觸發信號進行識別判斷，在滿足邏輯關系條件時，消防聯動控制器按照預設的控制時序啟動相應自動消防系統（設施），實現預設的消防功能；消防控制室的消防管理人員也可以通過操作消防聯動控制器的手動控制盤直接啟動相應的消防系統（設施），從而實現相應消防系統（設施）預設的消防功能。消防聯動控制接收并顯示消防系統（設施）動作的反饋信息。

三、系統適用范圍

　　火災自動報警系統適用于人員居住和經常有人滯留的場所、存放重要物資或燃燒后產生嚴重污染需要及時報警的場所。

　　（一）區域報警系統

　　區域報警系統適用于僅需要報警，不需要聯動自動消防設備的保護對象。

　?。ǘ┘袌缶到y(tǒng)

　　集中報警系統適用于具有聯動要求的保護對象。

　?。ㄈ┛刂浦行膱缶到y(tǒng)

　　控制中心報警系統一般適用于建筑群或體量很大的保護對象，這些保護對象中可能設置幾個消防控制室，也可能由于分期建設而采用了不同企業的產品或同一企業不同系列的產品或由于系統容量限制而設置了多個起集中作用的火災報警控制器等情況，這些情況下均應選擇控制中心報警系統。
