消防應急照明和疏散指示系統要按照國家標準《建筑電氣工程施工質量驗收規范》GB50303的要求進行布線，并按照下列要求進行安裝與調試。

消防應急照明和疏散指示系統施工安裝前，應首先檢查產品的外包裝是否破損、外觀及結構是否存在問題，并嚴格按照施工過程質量控制要求，對系統設備、材料及配件進行現場檢查（檢驗）和選型符合性檢查，不合格的設備、材料、配件及不符合設計圖紙要求的產品不得使用。

一、一般要求

1、消防應急燈具與供電線路之間不能使用插頭連接；

2、消防應急燈具安裝后對人員正常通行不要產生影響，消防應急標志燈具周圍要保證無遮擋物；

3、帶有疏散方向指示箭頭的消防應急標志燈具在安裝時應保證箭頭指示的疏散方向與疏散方向相同；

4、指示出口的消防應急標志燈具應固定在堅固的墻上或頂棚下，安裝方式可以明裝，也可以嵌墻安裝；

5、消防應急燈具在安裝時應保證燈具上的各種狀態指示燈易于觀察，試驗按鈕（開關）能被人工或遙控操作；

6、消防應急照明燈具安裝時，在正面迎向人員疏散方向，應有防止造成眩光的措施；

7、消防應急燈具吊裝時宜使用金屬吊管，吊管上端應固定在建筑物實體或構件上；

8、作為輔助指示的蓄光型標志牌只能安裝在與標志燈具指示方向相同的路線上，但不能代替標志燈具；

9、消防應急燈具宜安裝在不燃燒墻體和不燃燒裝修材料上。

二、系統主要組件的安裝

1消防應急標志燈具的安裝

（1）在頂部安裝時，盡量不要吸頂安裝，燈具上邊與頂棚距離宜大于200mm；吊裝時，應采用金屬吊桿或吊鏈，吊桿或吊鏈上端應固定在建筑結構件上；

（2）低位安裝在疏散走道及其轉角處時，應安裝在距地面（樓面）1m以下的墻上，標志表面應與墻面平行，凸出墻面的部分不應有尖銳角及伸出的固定件；

（3）安裝在地面上時，燈具的所有金屬構件應采用耐腐蝕構件或做防腐處理，電源連接和控制線連接應采用密封膠密封，標志燈具表面應與地面平行，與地面高度差不宜大于3mm，與地面接觸邊緣不宜大于1mm；

（4）在人員密集的大型室內公共場所的疏散走道和主要疏散線路上設置的保持視覺連續的消防應急標志燈具在安裝時，箭頭指示方向或?qū)蚬饬髁鲃臃较驊c疏散方向一致。

消防應急標志燈具實物如圖所示：


消防應急標志燈具實物圖

2消防應急照明燈具的安裝

（1）消防應急照明燈具應均勻布置，最好安裝在棚頂或距樓地面2m以上的側面墻上；

（2）在側面墻上頂部安裝時，其底部距地面距離不得低于2m，在距地面1m以下側面墻上安裝時，應采用嵌入式安裝，其凸出墻面最大水平距離不應超過20mm，且應保證光線照射在安裝燈具的水平線以下；不得安裝在地面或1～2m之間側面墻上；

（3）吊裝時，要采用金屬吊桿或吊鏈，吊桿或吊鏈上端應固定在建筑結構件上。

消防應急照明燈具實物如圖所示：

消防應急照明燈具實物圖

3應急照明配電箱和分配電裝置的安裝

（1）應急照明配電箱和分配電裝置落地安裝時宜高出地面50mm以上，屏前和屏后的通道最小寬度應符合《低壓配電設計規范》GB50054中的規定；

（2）應急照明配電箱和分配電裝置安裝在墻上時，其底邊距地面高度宜為1.3 ～1.5m，靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.0m。

4應急電源盒與配套的安裝

（1）應急電源盒與燈具間的連接線應采用焊接或壓接方式；

（2）吊裝時，應采用金屬吊桿或吊鏈，吊桿或吊鏈上端應固定在建筑結構件上；

（3）安裝在吊頂內時，手動試驗裝置應安裝在能夠操作的位置，吊頂處應能打開，并在吊頂下表面設有明顯的標識。

5應急照明集中電源的安裝

（1）安裝場所應無腐蝕性氣體、蒸汽、易燃物及塵土；電池應安裝于通風良好的場所，嚴禁安放在密封環境、有可燃氣管道、倉庫等場所；

（2）落地安裝時，宜高出地面150mm以上，屏前和屏后的通道應能夠滿足更換電池的需求。

6應急照明控制器的安裝

（1）在墻上安裝時，應急照明控制器的底邊距地(樓)面高度為1.3～1.5m，靠近門或側墻安裝時應保證應急照明控制器門的正常開關,正面操作距離不應小于1.2m；落地安裝時，其底邊宜高出地坪0.1～0.2m；

（2）應急照明控制器應安裝牢固，不得傾斜，安裝在輕質墻上時，應采取加固措施；

（3）應急照明控制器的主電源要有明顯標志，并應直接與消防電源連接，嚴禁使用電源插頭。應急照明控制器與其外接備用電源之間應直接連接。接地應牢固，并應有明顯標志；

（4）應急照明控制器的控制線路要單獨穿管。引入應急照明控制器的電纜或?qū)Ь€，配線應整齊，避免交叉，并應固定牢靠；電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易退色；端子板的每個接線端，接線不得超過2根；電纜芯和導線，應留有不小于200mm的余量；導線應綁扎成束；導線穿管后，應將管口封堵。

7疏散指示標志牌的安裝

（1）安裝在疏散走道和主要疏散路線的地面時，其指示的疏散方向應與標志燈具指示方向相同，安裝間距不應大于1.5m；

（2）固定應牢固，無破損；

（3）安裝在地面上時，只能采用鑲嵌式工藝，其安裝后應平整、牢固。

8電線電纜選擇與線路敷設

（1）應急照明集中電源的輸出支路和集中控制型系統的控制線路在豎井內敷設、且與豎井內的燃燒性能為B1級以下電線電纜之間沒有防火分隔時，應選擇燃燒性能為A級的電線電纜；有防火分隔時，可選擇燃燒性能為B1級的電線電纜；

（2）應急照明分配電裝置的輸出線路和集中控制型系統的控制線路選擇燃燒性能為B1級電線電纜時，應穿金屬管保護；也可敷設在燃燒性能為同級別的電纜橋架或線槽中；選擇燃燒性能為A級電線電纜時，可明敷；

（3）地面安裝或潮濕場所安裝時，燈具的供電線路和控制線路，均應選擇耐腐蝕的橡膠電纜，接線處應有防腐蝕和防潮處理；

（4）不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有金屬隔板分隔；

（5）系統的配電支線應采用銅芯導線，控制線路應采用多股銅芯導線。

系統的調試應在系統施工結束后進行，調試前對系統中的消防應急燈具、消防應急燈具專用應急電源盒、應急照明集中電源、應急照明控制器、應急照明配電箱、應急照明分配電裝置等設備應分別進行單機通電檢查。

一、消防應急標志燈具和消防應急照明燈具的調試

1、采用目測的方法檢查消防應急標志燈具安裝位置和標志信息上的箭頭指示方向是否與實際疏散方向相符。

2、在黑暗條件下，使照明燈具轉入應急狀態，用照度計測量地面的最低水平照度，該照度值應符合設計要求。

3、操作試驗按鈕或其他試驗裝置，消防應急燈具應轉入應急工作狀態。

4、斷開連續充電24h的消防應急燈具電源，使消防應急燈具轉入應急工作狀態，同時用秒表開始記時；消防應急燈具主電指示燈應處于非點亮狀態，應急工作時間應不小于本身標稱的應急工作時間。

5、使順序閃亮形成導向光流的標志燈具轉入應急工作狀態，目測其光流導向應與設計的疏散方向相同。

6、使有語音指示的標志燈具轉入應急工作狀態，其語音應與設計相符。

7、逐個切斷各區域應急照明配電箱或應急照明集中電源的分配電裝置，該配電箱或分配電裝置供電的消防應急燈具應在5s內轉入應急工作狀態。

8、受火災自動報警系統控制的消防應急照明和疏散指示系統，輸入聯動控制信號，系統內的消防應急燈具應在5s內轉入與聯動控制信號相對應的工作狀態，并應發出聯動反饋信號；對于設計有手動控制功能的系統，操作手動控制機構，使系統轉入應急工作狀態，相應的消防應急燈具應在5s內轉入應急工作狀態。

二、應急照明集中電源的調試

1、分別操作集中電源使其處于主電工作和應急工作狀態下，觀察應急照明集中電源的主電電壓、電池電壓、輸出電壓和輸出電流，主電顯示和充電顯示燈狀態是否與生產企業的說明書相符。

2、操作手動應急轉換控制機構，觀察應急照明集中電源和該電源供電的所有消防應急燈具轉入應急工作狀態的情況。

3、斷開主電電源，應急照明集中電源和該電源供電的所有消防應急燈具均應轉入應急工作狀態，應急工作時間應不小于本身標稱的應急工作時間。

三、應急照明控制器的調試

1、操作控制功能，應急照明控制器應能控制任何消防應急燈具從主電工作狀態轉入應急工作狀態，并應有相應的狀態指示和消防應急燈具轉入應急狀態的時間。

2、檢查應急照明控制器的防止非專業人員操作的功能。

3、斷開任一消防應急燈具與應急照明控制器間連線，應急照明控制器應發出聲、光故障信號，并顯示故障部位，故障存在期間，操作應急照明控制器，應能控制與此故障無關的消防應急燈具轉入應急工作狀態。

4、斷開應急照明控制器的主電源，使應急照明控制器由備電工作，應急照明控制器在備電工作時各種控制功能應不受影響，備電工作時間不小于應急照明持續時間的3倍，且不小于2h。

5、關閉應急照明控制器的主程序，系統內的消防應急燈具應能按設計的聯動邏輯轉入應急工作狀態。

四、系統功能調試

1非集中控制型系統功能調試

（1）分別操作自帶電源型系統的手動轉換裝置和模擬消防聯動自帶電源型系統的應急照明配電箱，系統應轉入應急工作狀態；

（2）分別操作集中應急電源的手動轉換控制裝置和模擬消防聯動集中電源型系統的集中應急電源或應急照明分配電裝置，系統應轉入應急工作狀態；

（3）分別操作應急照明分配電裝置的轉換開關和模擬消防聯動集中電源型系統的應急照明分配電裝置，應急照明分配電裝置供電的所有消防應急燈具應轉入應急工作狀態。

2集中控制型系統功能調試

（1）模擬消防聯動控制信號，應急照明控制器應控制相關消防應急燈具轉入應急工作狀態；

（2）應急照明控制器應能控制并顯示系統內所有的消防應急燈具、消防應急電源、應急照明分配電裝置及其它附件的工作狀態；

（3）手動控制消防應急照明控制器，使消防應急燈具轉入應急工作狀態，相關消防應急燈具應轉入應急工作狀態。

動態導向的重要性

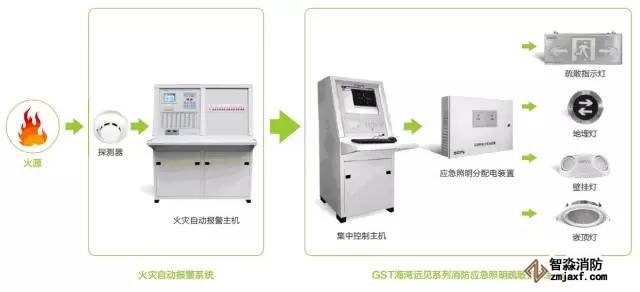

系統組成

GST海灣遠見系列消防應急照明和疏散指示系統主要包括HW-C-60W-N100/N110應急照明控制器、HW-DL-1KVA-N200應急照明集中電源、HW-FP-300W-N300應急照明分配電裝置、N400系列集中電源集中控制型消防應急標志燈具、N500系列集中電源集中控制型消防應急標志燈具以及N600系列集中電源集中控制型消防應急照明燈具等產品。

主要功能
